НОУТБУК СЕРИИ Q1458/Q1580 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

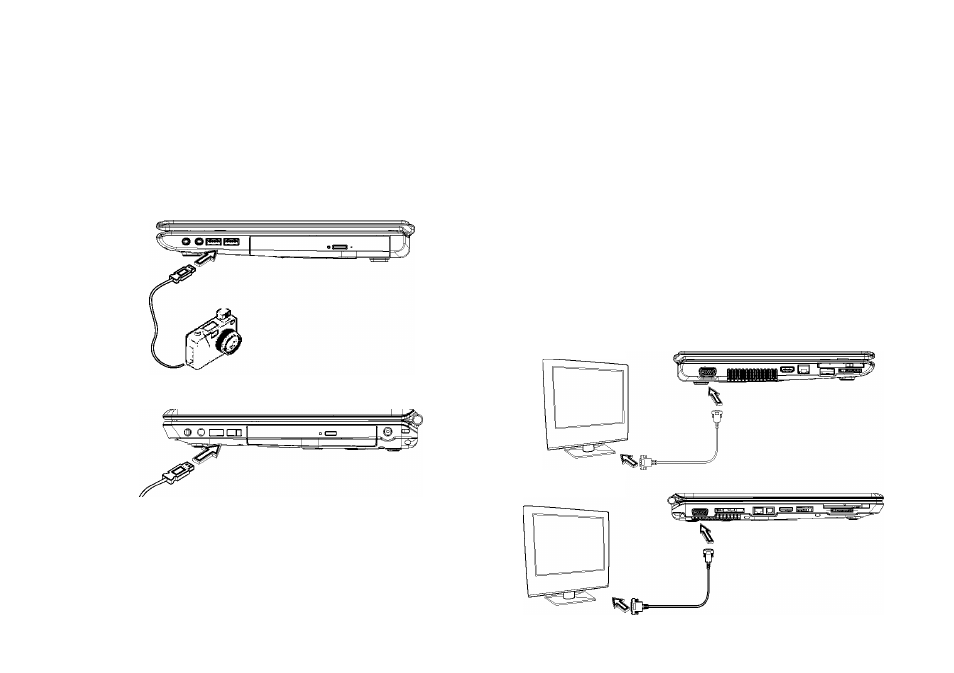

2.1 Использование порта USB
USB порт позволяет различным внешним устройствам работать
одновременно на одном компьютере. Эти внешние устройства могут
включать в себя: дисководы гибких дисков, мышь, цифровые камеры,
сканнеры, принтеры, дисководы оптических дисков, клавиатуры,
игровые приставки и т.д. USB порт может также работать как сетевой
концентратор или внешняя рабочая станция.
► Q1458 USB порт
► Q1580 USB порт
2.2 Подключение к внешнему монитору через порт
VGA (порт видеографической матрицы)
Ноутбук поставляется с портом системы VGA для подключения
к внешнему монитору. Для подключения к внешнему монитору,
пожалуйста, следуйте следующим инструкциям:
1.0тключите ноутбук 01458/01580 и убедитесь, что переключатель
питания монитора выключен.
2.
Подключите соединительный провод монитора к порту О-зиЬ с
левой стороны вашего ноутбука. Закрепите соединение кабеля
имеющимися там болтами.
3. Подсоедините силовой провод монитора и включите его в правильно
заземленную настенную розетку.
4. Включите монитор.
5. Включите ноутбук 01458/01580. ЖК панель и экран монитора покажут
одинаковое изображение на дисплее. Ваш ноутбук настроен по
умолчанию на работу дисплеев в синхронном режиме.
6.
Если вы хотите, чтобы изображение было только на внешнем
мониторе (Э.ЛТ или ЖК), и вам нужно отключить ЖК дисплей,
вы можете воспользоваться быстрой клавишей <Рп> + <РЗ>
для переключения типа дисплея между жидкокристаллическим
и электронно-лучевым. Не отпускайте быструю клавишу, пока
изображение дисплея не будет только на внешнем мониторе Э.ЛТ/ЖК.
► Q1458 D-sub порт
► Q1580 D-sub порт
