Инструкция по эксплуатации ZOTA ПУ ЭВТ И1
Страница 4
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
^------ 165----- ^

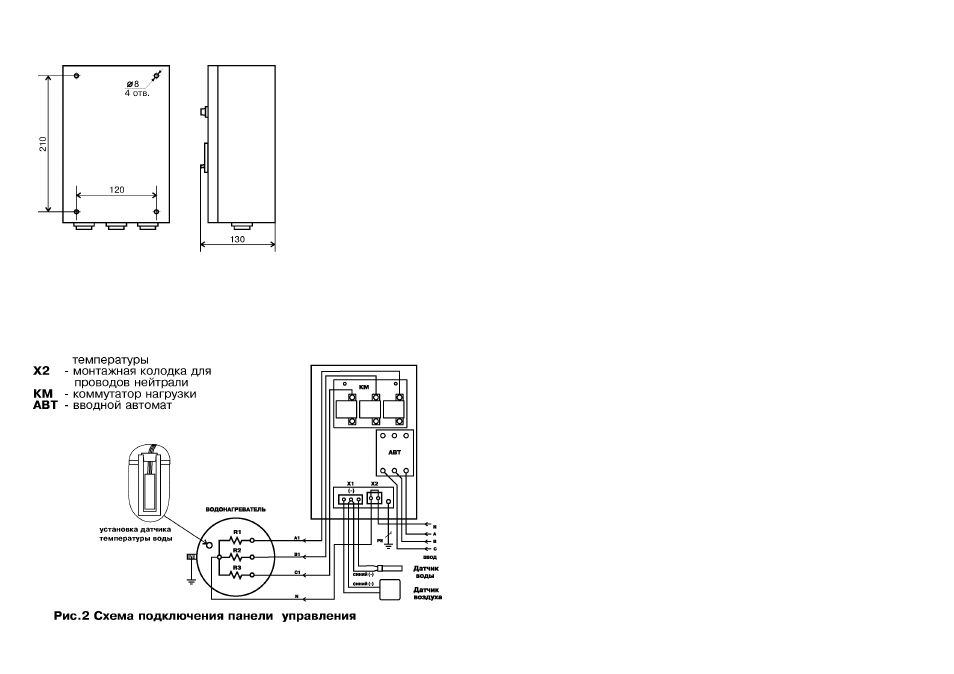

Рис.1 Габаритные размеры и расположение органов
управления панели управления
Х1
монтажная колодка датчиков
стр.3
6. Подготовка панели к работе
6.1. Снять крышку панели управления, отвинтив винты крепления и
отсоединив разъемы , расположенные на плате управления.
• провести очистку поверхностей от пыли и других загрязнений;
• проверить отсутствие видимых повреждений после
транспортирования и хранения - изнутри и снаружи;,
• проверить затяжку винтов электрических соединений.
6.2.
Установить
панель
в
помещении
с
электроводонагревателем
в месте, удобном для обслуживания и закрепить на стене, используя
четыре отверстия диаметром 8мм на задней стенке корпуса.
6.3. Подключить панель к питающей сети кабелем соответствующего
сечения
исходя
из
номинальной
мощности
электроводонагревателя
согласно
схеме
подключений
Рис.2
настоящего
паспорта.
Если
используется одножильный медный провод , то необходимо тщательно
зачистить
и
облудить
присоединяемые
концы.
При
использовании
многожильного кабеля его концы необходимо тщательно зачистить и
обжать контактным наконечником.
Во избежание искрения , места присоединения проводов необходимо
тщательно
затягивать.
Ввод
кабелей
и
проводов
осуществляется
с
учетом
сохранения
степени
защиты
панели.
При
подключении
панели ПУ ЭВТ-И1 к однофазной сети переменного тока необходимо
соединить вместе клеммы А,В,С вводного автомата и подключить их
к фазному проводу питающей сети. Нулевой провод питающей сети
подключается согласно схеме Рис.2.
6.4.
Установить датчик температуры воды, выполненный в виде
гильзы из нержавеющей трубки,в специальное герметичное отверстие
в водонагревателе. Для этого необходимо извлечь защитную пробку
из отверстия , поместить в него датчик до упора и зафиксировать его
пробкой, входящей в комплект датчика , (см.Рис.2). Датчик температуры
воздуха необходимо установить в помещении на высоте 1.4 - 1.5 м от
пола,
исключив
прямое
воздействие
на
него
потоков
воздуха
от
нагревательных
приборов,
вентиляторов
и.т.д..
Нагрев
корпусов
датчиков
при
монтаже
не
должен
превышать
их
максимальную
рабочую
температуру.
Подключить
датчики
к
монтажной
колодке
Х1 в соответствии со схемой Рис.2 , обращая особое внимание на
полярность
датчиков.
Провода
датчиков
синего
цвета,
помеченные
знаком (-) подключаются на среднюю клемму колодки Х1. Датчики
подключаются
медными
проводами
сечением
0.5-
0,75кв.мм
необходимой длины. При длине провода более 10 метров желательно
использовать провода свитые в пары (не более 50 метров).
6.5.
Подключить панель к электроводонагревателю согласно схеме
подключений
Рис.2
кабелем
соответствующего
сечения
исходя
из
номинальной мощности электроводонагревателя.
6.6.
Выполнить заземление (защитное зануление) корпуса панели в
соответствии со схемой подключений Рис.2 .
6.7.
Подключить
разъемы
платы
управления
в
соответствии
с
количеством контактов на ответной части разъема и установить на
место крышку панели.
7. Порядок работы
7.1. Работа по включению панели производится в следующей
последовательности:
•
регуляторами «вода» и «воздух» установить требуемые значения
температуры нагрева воды в системе и воздуха в помещении;
• включить первую секцию вводного автомата в положение «ВКЛ»;
7.2. При включении вводного автомата загорается светодиод «СЕТЬ»
и «НАГРЕВ», сигнализирующий о том, что напряжение на первую
ступень подано. Для включения второй и третьей ступени мощности
электроводонагревателя необходимо дополнительно включить «2» и
стр.4
О НАГРЕВ
ТЕМПЕРАТУРА ■ С
ВКЛ
1
2
3
СТУПЕНИ
