РУКОВОАСТВО ПО ЭКСПЛУАТАЦИИ ©
Перед заточкой цепи:
•
Убедитесь, что двигатель выключен.
• Убедитесь, что цепь надежно закреплена.
• Для заточки цепи используйте специальный
размера.
круглый напильник соответствующего
Размер напильника: 3/16" (4.76 мм)

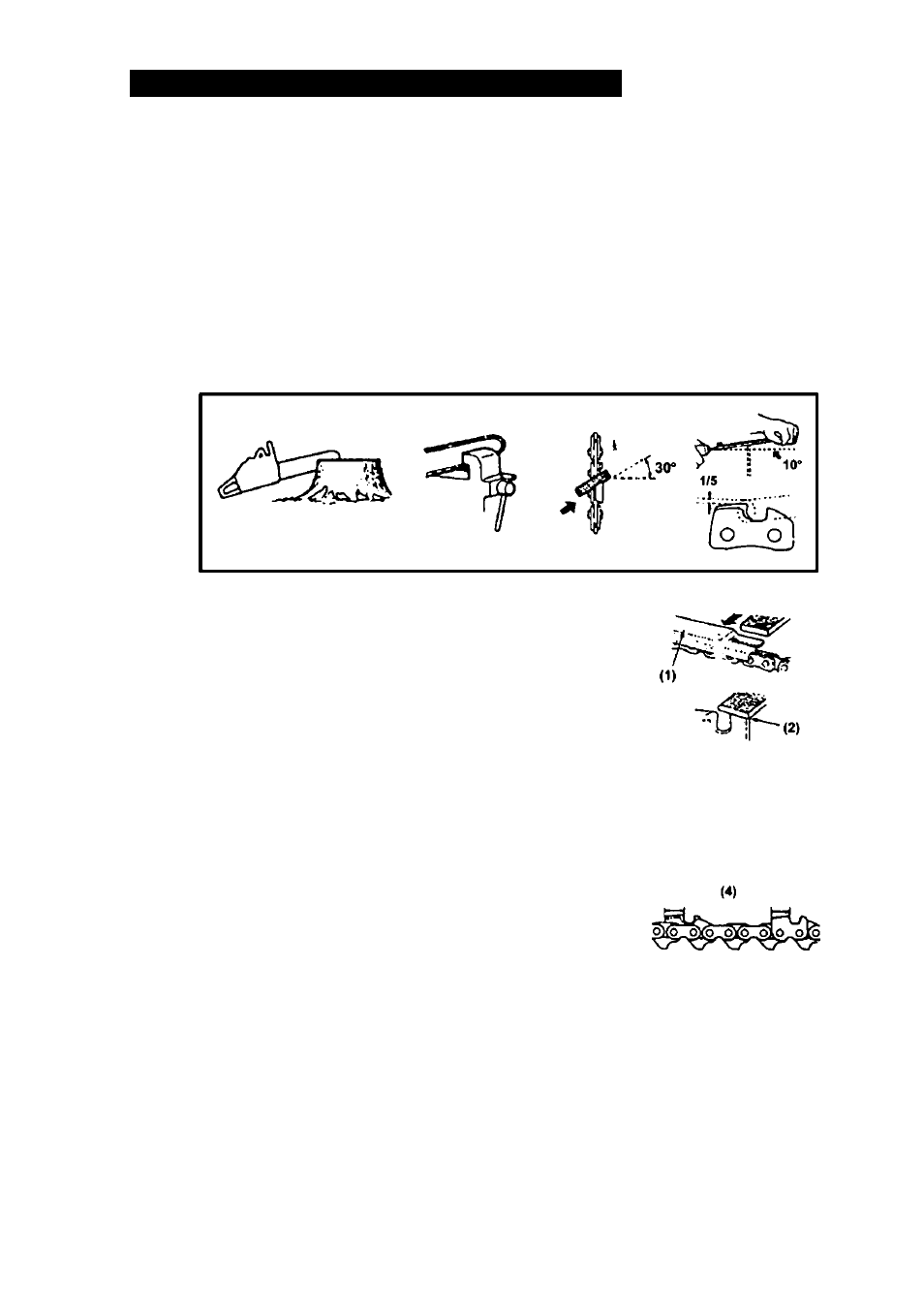

Разместите напильник в зубе цепи и правильно выдерживайте его положение так, как
показано на рисунке. Движения напильником следует производить только в одном
направлении вперед.
После того, как каждый зуб цепи был наточен, проверьте
по шаблону (в комплект поставки не входит) глубину
зареза всех зубьев и, при необходимости, сточите
лишнее напильником.
ВНИМАНИЕ!
Убедитесь, что Вы закруглили передние края зубьев
цепи, чтобы избежать вероятности обратного удара или
разрыва звеньев цепи.
(1) Шаблон
(2) Закруглили передние края зубьев цепи
(3) Стандарт глубины зареза
Убедитесь, что у всех зубьев цепи одинаковая длина и
одинаковый угол заточки как показано на рисунке.
(4) Длина зубьев цепи
(5) Угол заточки
(6) Угол боковой пластины
(7) Угол верхней пильной пластины
НАПРАВЛЯЮЩАЯ ШИНА
• Для продления срока службы направляющей шины
её следует регулярно переворачивать.
• Края направляющей шины должны всегда иметь
прямоугольную форму. Проверьте износ направляющей
(3)21ВР,21УВ;
.025"(0.65тт)
4
'^
3 0
°'— (5)
