ПРИЛОЖЕНИЕ

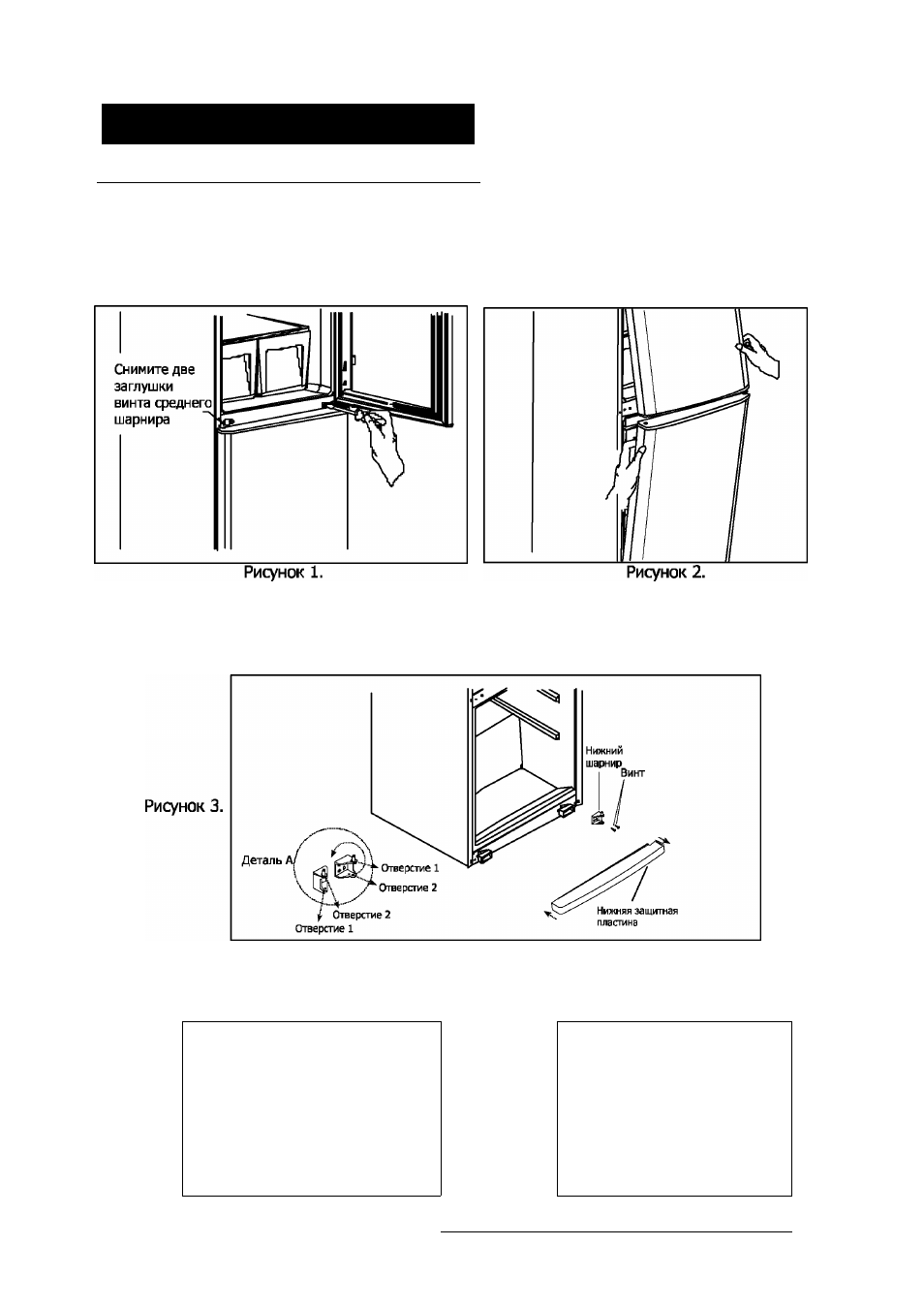

Изменение направления открывания дверей.
1
- Открутите два винта, которые держат средний шарнир (Рис. 1). Также снимите две
заглушки винта среднего шарнира с левой стороны.
2
- Отделите двери холодильной и морозильной камер от корпуса, потянув их на себя
вместе со средним шарниром (Рис. 2).
3
- Снимите нижнюю защитную панель, потянув ее вниз и на себя. Снимите нижний шарнир,
открутив винты, фиксирующие его (Рис. 3). Отвинтите шпильку шарнира из Отверстия 1,
поверните шарнир на 180° и закрутите шпильку в Отверстие 2(См. дет.А). Затем закрепите
шарнир на нижней левой стороне холодильника.
3 - Отвинтите шпильку с правого верхнего шарнира (см. Рис. 5/деталь А), затем завинтите
её на левом шарнире (Рис. 5/деталь Б), предварительно аккуратно вырезав отверстие на
левой стороне главной панели по выштамповке (Рис.4) .
------------- ----^
ДЕТАЛЬ Б
ДЕТАЛЬ А
Рисунок 4.
Рисунок 5.
