РУКОВОДСТВО
по
ЭКСПЛУАТАЦИИ
ПОДКЛЮЧЕНИЕ
ПедЮ1ЮЧ1НИ1 к ТЕЛВВИЗОРУ
Варианты падключенкя:
- Не подклБчайге сетевой шнур до тех пор, пока
не ^дут выполнены все остальные подкпючент.
- Для воспроизведения з^ка доступны 2-канальный
аналоговый аудиовыход, цифровой
оптический и коаксиальный аудиовых(
Для воспроизведения изображения
доступны композитный видеовыход,
S-V1DEO, SCART
И
компонентный
вндеовыходы.

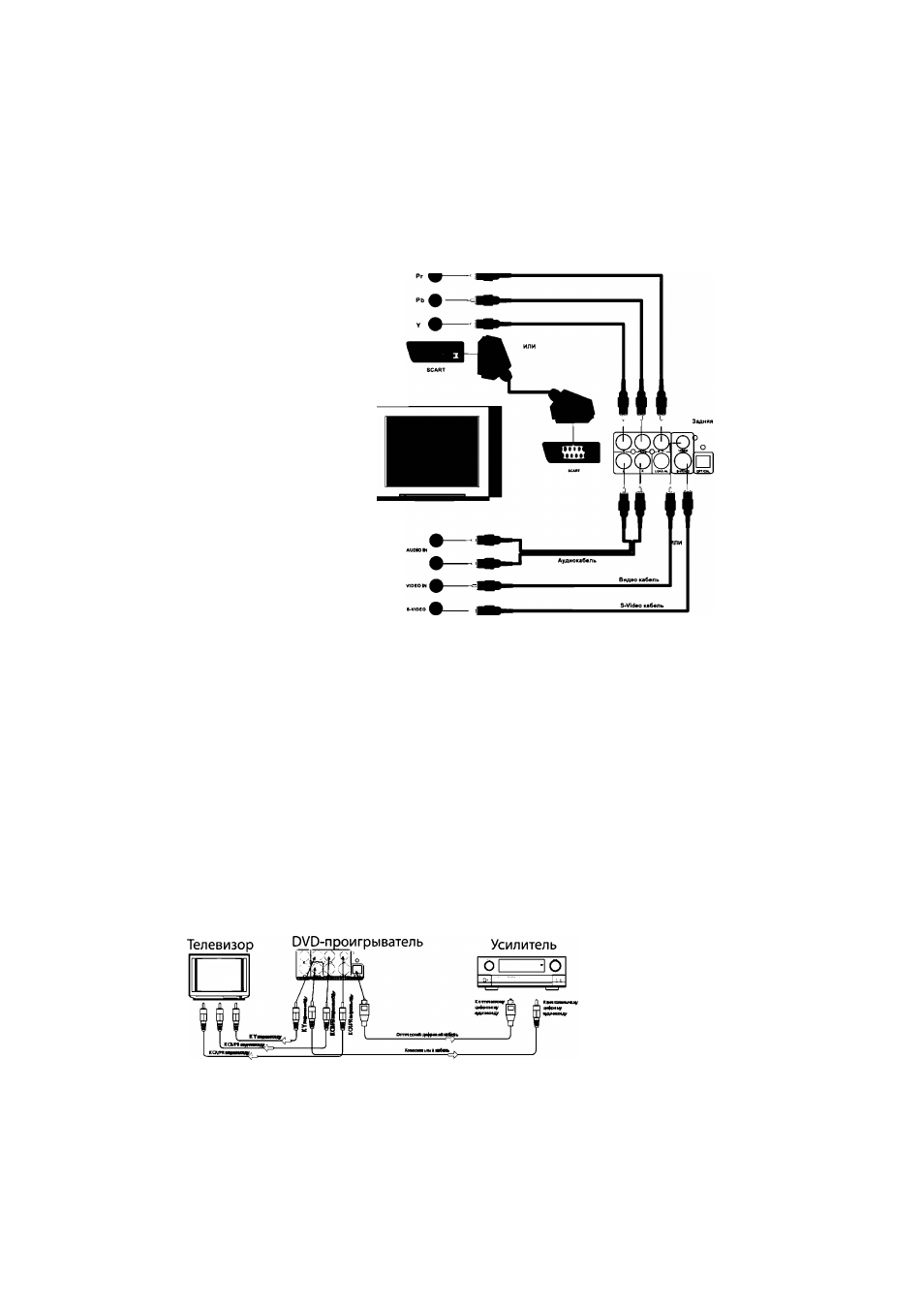

На рисунке справа показаны некспорые
варианты подключения;
- через разъем S-V1DEO - аналоговый вид еосигнал
- через компаненптый разъем (YCb Cr) - аналоговый
видеосигнал
-черезразъем SCART
- через композитный разъем VIDEO
Все вышеуказанные типы подключений не могут
быть выполнены одновременно.
ПОДКЛЮЧЕНИЕ к РАЗЪЕМУ S-VIDEO
Для подключения DVD проигрывателя ктелевизору через разъем S-VIDEO, подключите кабель S-VIDEO к вндеовыходу S-VIDEO на задней
панели DVD проитрывателя, а другой конец кабеля - квндеовходу S-VIDEO вашего телевизора. Настройка параметров через меню не
требуется.
ПОДКЛЮЧЕНИЕ К РАЗЪЕМАМ Y/Ch/Cr
Если на телевизоре есть выходы Y/Cb/Cr, вы можете подключить DVD проигрыватель катим гнездам через кабели Y/Cb/Cn
Нажмите кноп
1
? V-MODE, чтобы переключиться на выход YUV с черезстрочной разверткой. Переключите телевизор на вход Y/Cb/Cr.
ПОДКЛЮЧЕНИЕ К РАЗЪЕМАМ Y/Pb/Pr
Если на телевизоре есть выходы Y/Pb/Pr, вы моиете подключить DVD проигрыватель катим гнездам через кабели Y/Pb/Pn
Нажмите кнопгу V-MODE, чтобы переключип>ся на выход YUV и выберите соответа^ютций вход на телевизоре. Затем ушновше на
«странице нааройки видео» параметр «1Б развертка» в положение «прогрессивная».
ПОДКЛЮЧЕНИЕ К РАЗЪЕМУ SCART (RGB)
Нажмите на кнош^ V-M0DE и переключитесь на видеовыход RGB. Вы также можете установить параметр «Компонент» в положение
RGB вменю HacipoibcH «Видео» и нажмите Enter для подтверждения.
ПОДКЛЮЧЕНИЕ КТЕЛЕВИЗОРУ И УСИЛИТЕЛЮ С ЦИФРОВЫМ АУДИОВХОДОМ
