Элементы управления и их функции

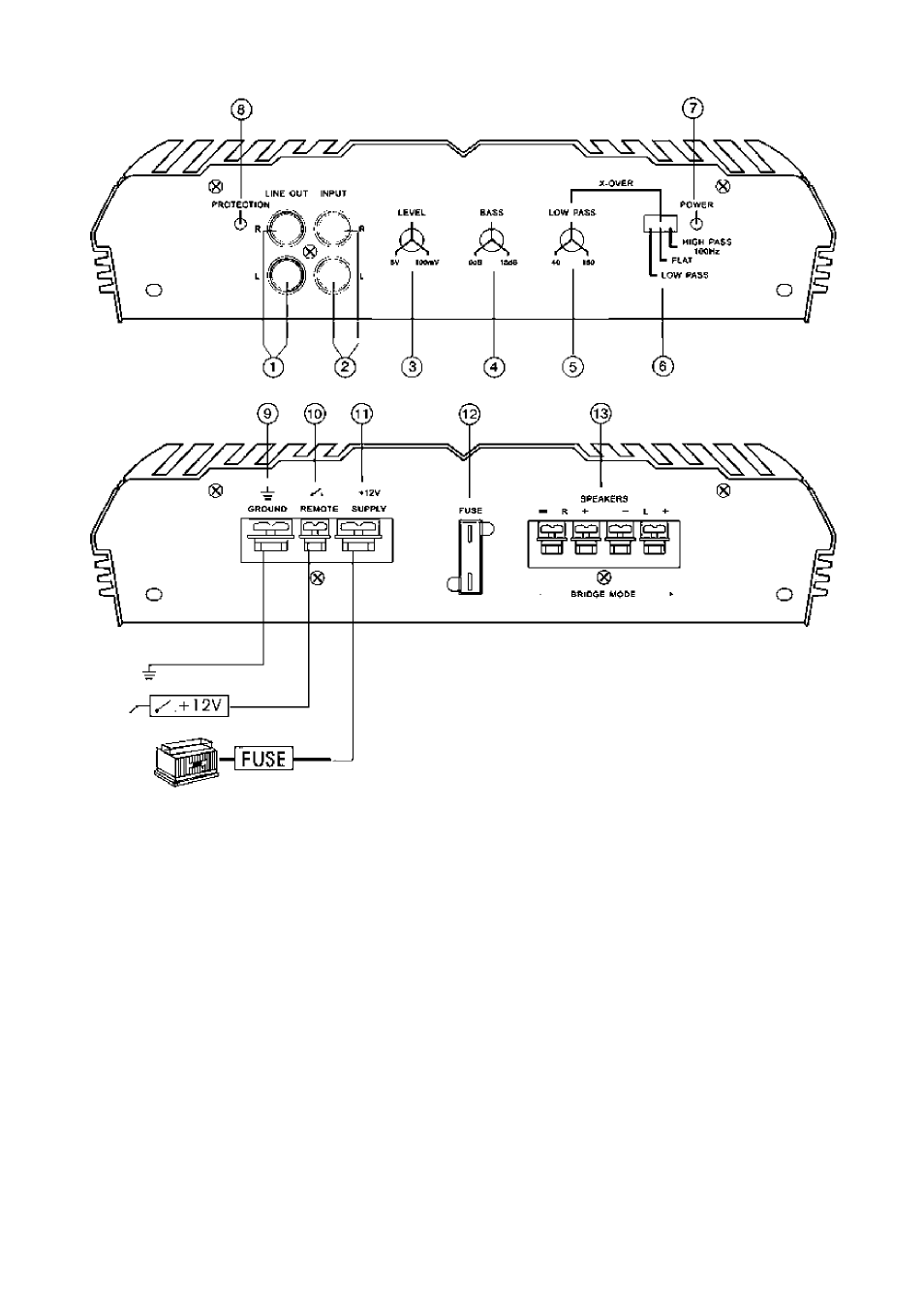

Рис. 1
Условные обозначения:
1. Линейные выходы
2. Линейные входы
3. Регулятор усиления “LEVEL”.
Данный регулятор позволяет изменять уровень входной чувствительности.
Диапазон изменения уровня чувствительности: 100 мВ - 8 В.
4. Регулятор “BASS”.
Данный переключатель позволяет менять уровень низких частот в пределах 0 - 18 дБ.
5. Регулятор фильтра низких частот “LOW PASS”.
Данный регулятор позволяет изменять частоту среза фильтра низких частот.
Диапазон регулировки: 40 Гц - 160 Гц.
6. Переключатель режимов кроссовера.
- положение “HIGH PASS” включает фиксированный фильтр высоких частот.
- положение “LOW PASS” включает перестраиваемый фильтр низких частот (работа с сабвуфером).
- положение “FLAT” включает режим широкополосного усиления.
