PROLOGY MDD-720
Saturn Marketing Ltd
13

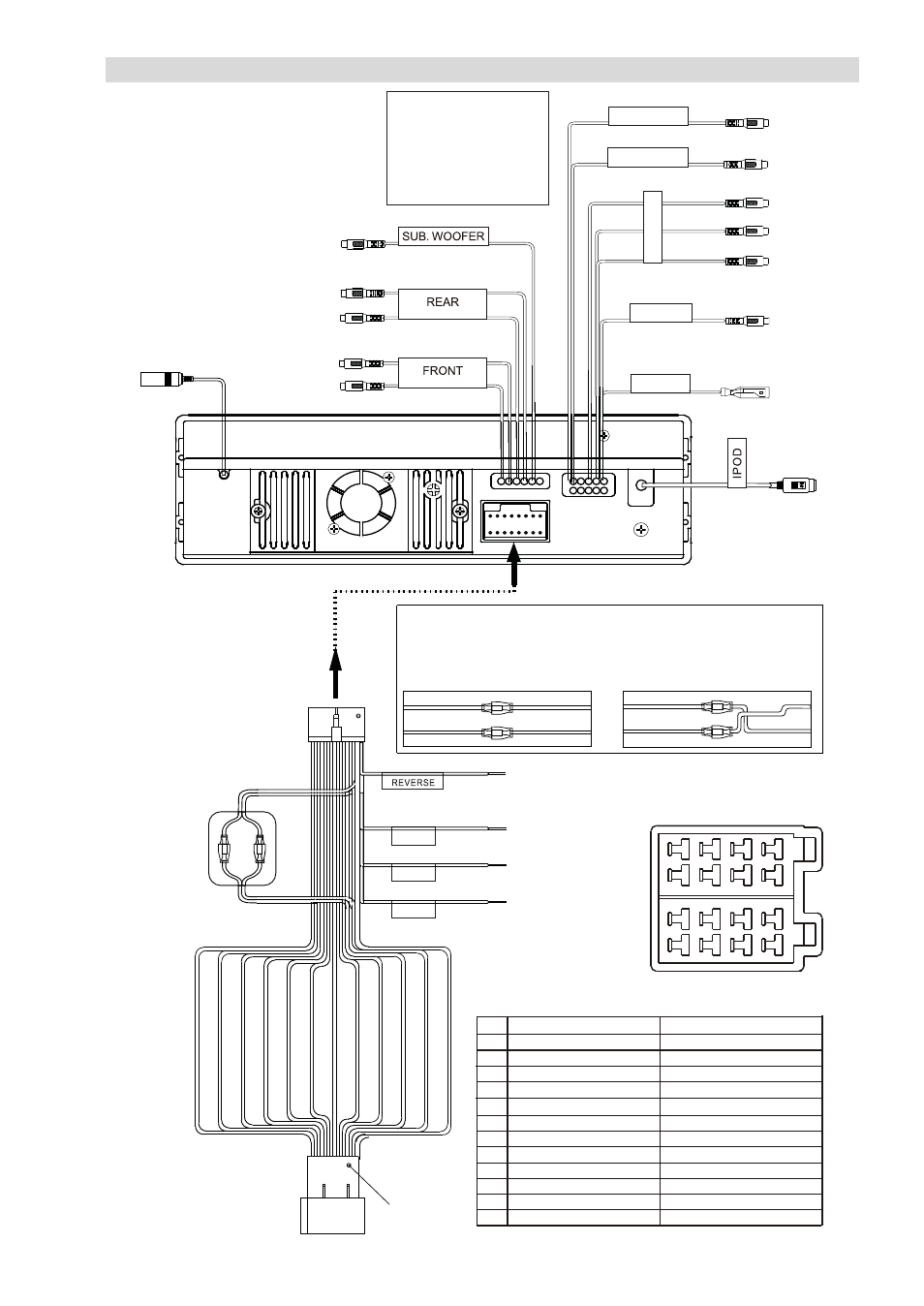

Схема подключения проводов устройства
FM/CВ антенна
Выход на сабвуфер
Выходы заднего аудиоканала
Выходы переднего аудиоканала
Синий
Белый
Красный
Белый
Красный
К концевому выключателю
стояночного тормоза (-)
Вход для камеры заднего вида
Розовый
Жёлтый
Видеовыход 2
Жёлтый
Аудио/видеовход
Красный
Белый
Жёлтый
Белый
iPod
PARKING
CAMERA
AUX IN
VIDEO OUT 2
Видеовыход 1
Жёлтый
VIDEO OUT 1
Красные RCA-разъёмы-
правый аудиоканал
Белые RCA-разъёмы-
левый аудиоканал
Жёлтые RCA-разъёмы-
видео
Расположение
Расположение
контактов
контактов
разъема ISO:
разъема ISO:
Секция А
Секция В
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Для некоторых моделей автомобилей необходимо
поменять подключение проводов источника питания, как показано на рисунке,
иначе память устройства может быть утеряна после выключения питания.
Свяжитесь с Вашим автомобильным дилером перед установкой устройства.
Оригинальное подключение
Жёлтый
Красный
Жёлтый
Красный
Изменённое подключение
Жёлтый
Жёлтый
Красный
Красный
Назначение контактов разъема ISO
Назначение контактов разъема ISO
Конт.
Цвет провода
Назначение
Чёрный
Красный
Синий/Белый
Жёлтый
Зелёный/Чёрный
Зелёный
Белый/Чёрный
Белый
Серый/Чёрный
Серый
Фиолетовый/Чёрный
Фиолетовый
+12 В постоянно
Выход +12 В
для управления
дополнит. усилителем
+12 В при включенном АСС
“Масса”
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
A4
A5
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
P. CNTR
Красный (A7)
Жёлтый (A4)
Зе
лёный/Чёрный (В8)
Зе
лёный (В7)
Бе
лый/Чёрный (В6)
Бе
лый (В5)
Серый/Чёрный (В4)
Серый (В3)
Фио
л
ет
овый/Чёрный (В2)
Фио
л
ет
овый (В1)
Чёрный (A8)
Синий (A5)
Разъём ISO
Зелёно-белый
Синий
Выход +12 В
на авт. антенну
Включение камеры заднего обзора (+)
Коричневый
Вход отключения звука (-)
MUTE
Оранжевый
Вход изменения яркости подсветки монитора (+)
ILLUMI
