эвн
Сливной вентиль
Сливной патрубок
(кроме моделей Ю-\/, 1К-\/, 18)
Предохранительный клапан
Дренаж в канализацию
Запорный вентиль
Хол. Гор.
Перекрыть при эксплуатации ЭВН

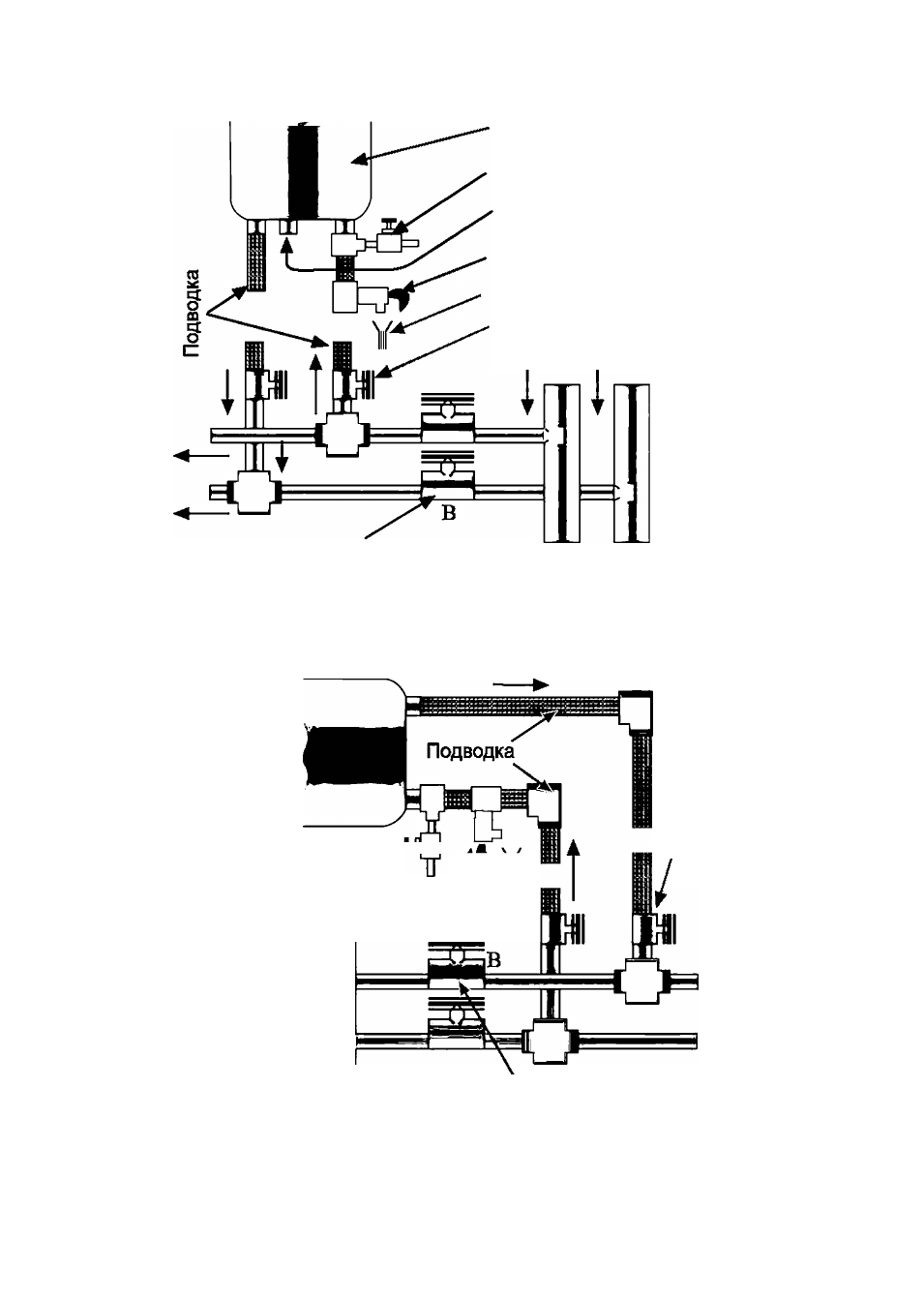

Рис 1. Схема подключения ЭВН к водопроводу
ЭВН
Сливной вентилы^рц |
Предохранительный клапан 4
Дренаж в канализацию
Гор.
Хол.
Запорный вентиль
Перекрыть при эксплуатации ЭВН
Рис 2. Схема горизонтального подключения универсальных моделей ЭВН
