19. ЗАЩЕЛКИВАЮЩАЯСЯ
ПРИЖИМНАЯ ЛАПКА
• Машина оснащается следующей
защелкивающейся прижимной лапкой,
изготовленной специально для данной
машины, по отдельному заказу.
Примечание'.
Не пользуйтесь прижимными лапками
для других машин.Использование такой
прижимной лапки может привести к
столкновению с иглой, что рискованно.
• Защелкивающаяся прижимная лапка этой
машины легко снимается и заменяется.
А
предостережение:
При замене прижимной лапки отсоедините
вилку шнура питания или выключите
выключатель питания.

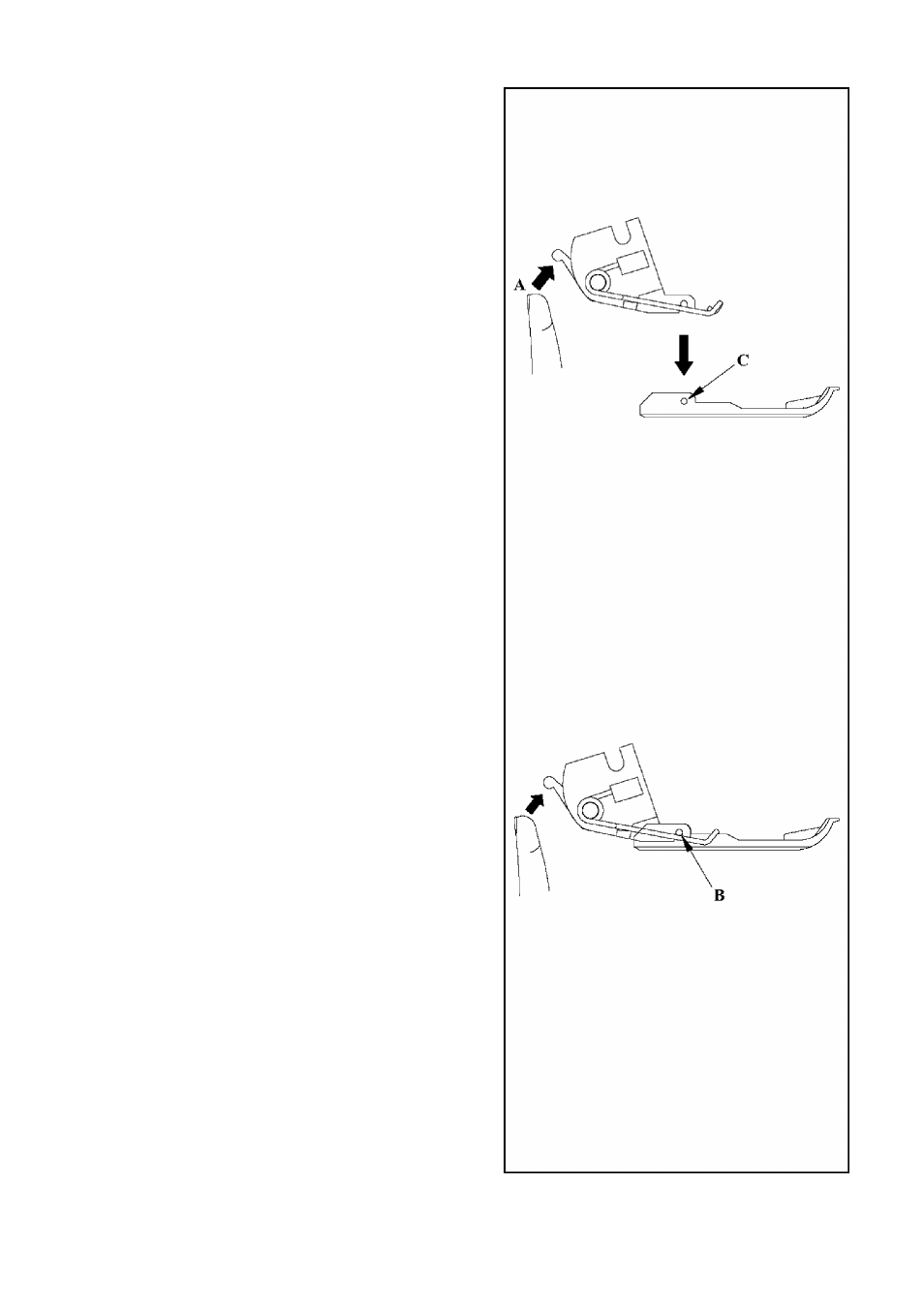

Удаление лапки
• Поднимите прижимную лапку и игольный
шток в крайнее верхнее положение.
• Нажмите на рычаг красного цвета (А),
расположенный сзади зажима под
хвостовиком прижимной лапки, поднимите
рычаг подъема прижимной лапки в крайнее
верхнее положение, и, удерживая ее в этом
положении, снимите пластину прижимной
лапки.
Установка лапки
• Установите пластину прижимной лапки на
пластину с выемкой под хвостовиком
прижимной лапки, так, чтобы шарнирный
штырь (С) попал в прорезь (В) хвостовика.
Затем опустите рычаг подъема прижимного
штока.
• Если пластина прижимной лапки не
помещается легко под хвостовиком
прижимной лапки, поднимите рычаг
подъема прижимного штока в крайнее
верхнее положение и, удерживая ее в этом
положении, установите пластину прижимной
лапки под хвостовиком лапки. Затем опустите
рычаг подъема прижимного штока.
•
• Поднимите рычаг подъема прижимного
штока и убедитесь, что пластина прижимной
лапки правильно подсоединена к хвостовику
прижимной лапки.
33
