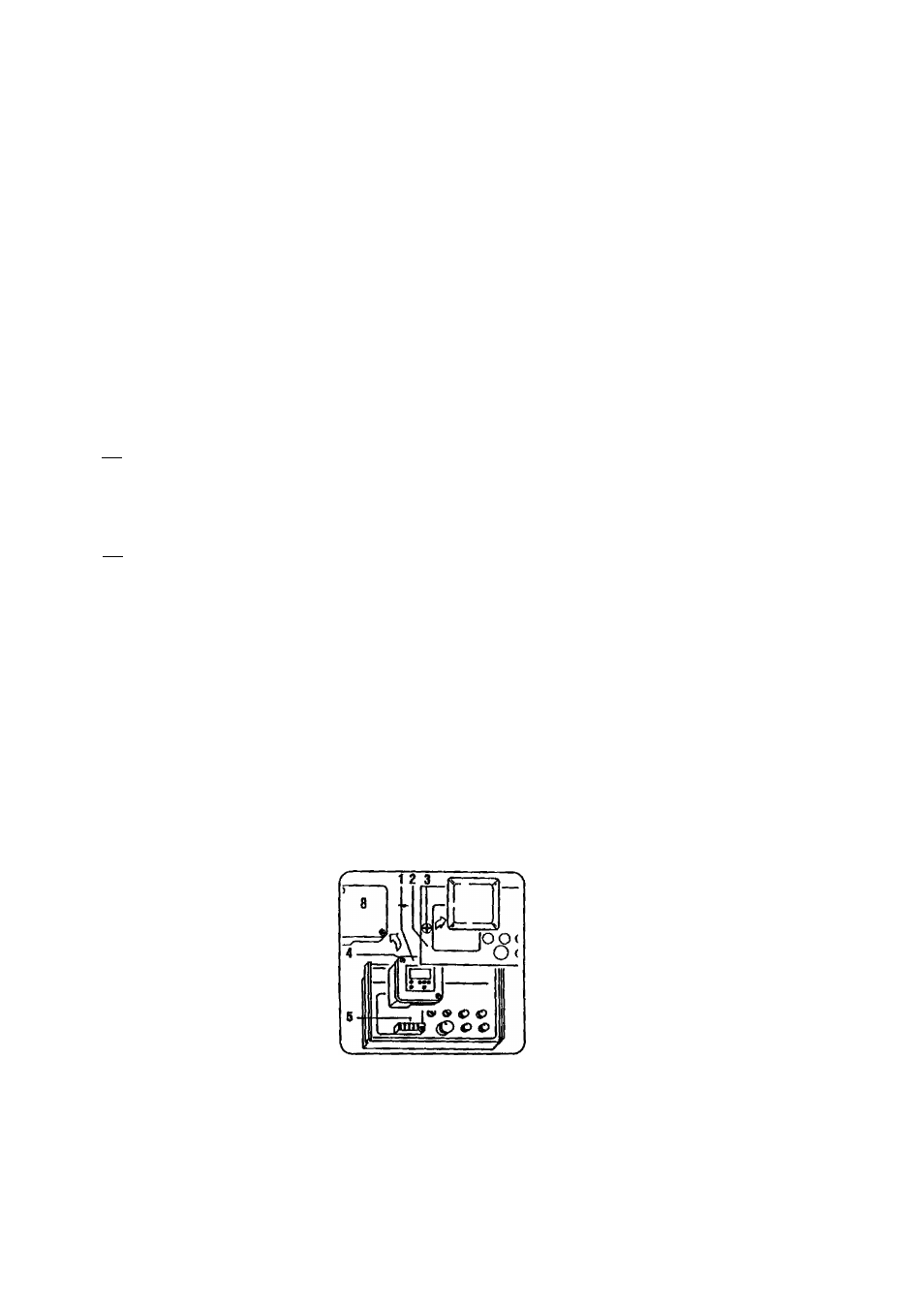

2. Установка
•
Открыть прозрачную крышку компактного регулятора.
• Извлечь крышечку из панели (2), если она имеется.
•
Вывинтить винты (3) и при помощи отвертки (шириной около 6 мм) слегка
приподнять лицевую панель (2) из пазов на тыльной стороне и снять ее по
направлению вперед.
•
Если таймер уже был установлен, то после вывинчивания крепежных винтов
(4) вытащить его из цоколя со штырьками.
> При замене или установке таймера необходимо соблюдать следующее:
Не дотрагиваться до контактов жидкокристаллического таймера - при этом
может быть оказано влияние на электронные элементы (статическое напря
жение).
Не изгибать контакты - должен быть обеспечен надежный контакт при уста
новке таймера (для избежания неправильного функционирования прибора).
•
Вставить жидкокристаллический таймер (1) в цоколь со штырьками (5) и за
крепить его при помощи крепежных винтов (4).
•
Зафиксировать сначала верхнюю часть лицевой панели (2). При фиксации
нижней части необходимо обратить внимание на то, чтобы кнопки управле
ния и сигнальные лампочки были заведены в соответствующие отверстия на
лицевой панели.
• Закрепить при помощи крепежных винтов (3).
