О БНИМАНИЕ!
На дату производства технические характеристики
приобретенного Вами водонагревателя соответствуют данным
указанным в таблице. Производитель имеет право изменить
технические характеристики прибора и его комплектацию без
предварительного уведомления об этом.

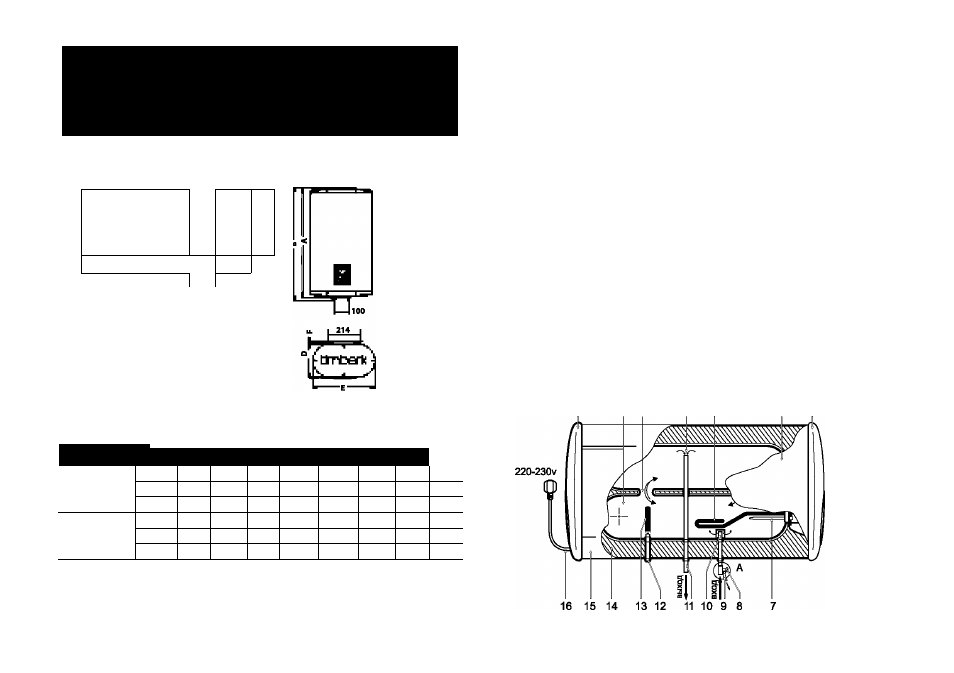

Размерные характеристики
Серия РЕ2/РЕ4/РЕб Серия РЕ1/РЕЗ/РЕ5
В ш
1,
----------------------- А-------------------------- 1 ч
II
I---------- 1---- : в •_
Рис.1 Рис. 2
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
рис. 2 приведены в таблице 4.
Таблица 4
с.......
Обьем,л А В С 0 Е Р С
■ Ж
30 622 642 280 235,9 432,9 13,5 72,3
Серия РЕ1/РЕЗ/РЕ5 50 937 957 450 235,9 432,9 13,5 72,3
-
80 1122 1142 500 273,2 492,2 13,5 103,2
-
30 622 253,9 280 235,9 432,9 451,5 13,5 117,95
Серия РЕ2/РЕ4/РЕб 50 937 253,9 450 235,9 432,9 451,5 13,5 117,95
80 1122 291,2 500 273,2 492,2 508 13,5 136,6
4. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
На рис. 3 представлено устройство водонагревателя горизонтального
типа, на рис. 4 представлено устройство водонагревателя
вертикального типа.
1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов (3 перелива)
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка температурного датчика
8 - Комбинированный пердохранительный клапан (требуется
обязательная установка на патрубок подачи холодной воды) Поз. А
9 - Аварийный слив избыточного давления воды (при работе
водонагревателя возможно слабое подтекание воды из отверстия
аварийного слива. Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для
слива воды в момент чистки внутренней поверхности резервуара
при его техническом обслуживании и замены анода)
13 - Защитный магниевый анод
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
1 б - Сетевой шнур, с УЗО
17 - Панель управления
Серия РЕ2/РЕ4/РЕ6
1 2 3 4 5 17 6
Рис.З
