6.1.4. Расположение аппарата с учетом необходимого для обслуживания
пространства:
• перед аппаратом должно быть манипуляционное пространство минимально
1000мм.
• с одной боковой стороны необходимо оставлять пространство для доступа
к задней части аппарата и блоку ТЭН аппарата минимум 400мм.
6.1.5. Размещение топлива:
•запрещается укладывать топливо за аппаратом или возле аппарата на
расстоянии, менее чем 400мм.
•запрещается укладывать топливо между двумя аппаратами в котельной,
изготовитель рекомендует соблюдать расстояние между аппаратом и
топливом минимум 1000мм или поместить топливо в другом помещении, где
нет аппарата.
6.2. Для отопительной системы с естественной циркуляцией рекомендуется
применять стальные водогазопроводные трубы по ГОСТ 3262-75. .Для трубопроводов
прямой и возвратной воды трубу не менее 32 (G1 1/4-В) , для подсоединения
радиаторов отопительной системы трубу не менее 20 (G 3/4-В).
Аппарат должен устанавливаться так, чтобы патрубок обратной воды
размещался ниже радиаторов отопительной системы здания.
6.3. Рекомендуемые установочные размеры для радиаторов при монтаже
квартирного отопления:
а) от стены до радиатора не менее - 3см;
б) от пола до низа радиатора - не менее 10см;
в) от верха радиатора до подоконника - не менее 10см. 1 2 3 4 5
9 8
1 - Аппарат
2 - Бак расширительный открытого типа
3 - Приборы отопительные
4 - Подающий трубопровод
5 - Обратный трубопровод
6
7
8
9 - Кран системы отопления
- Кран слива воды из системы
- Предохранительный клапан
- Перелив
10 - Слив в канализацию

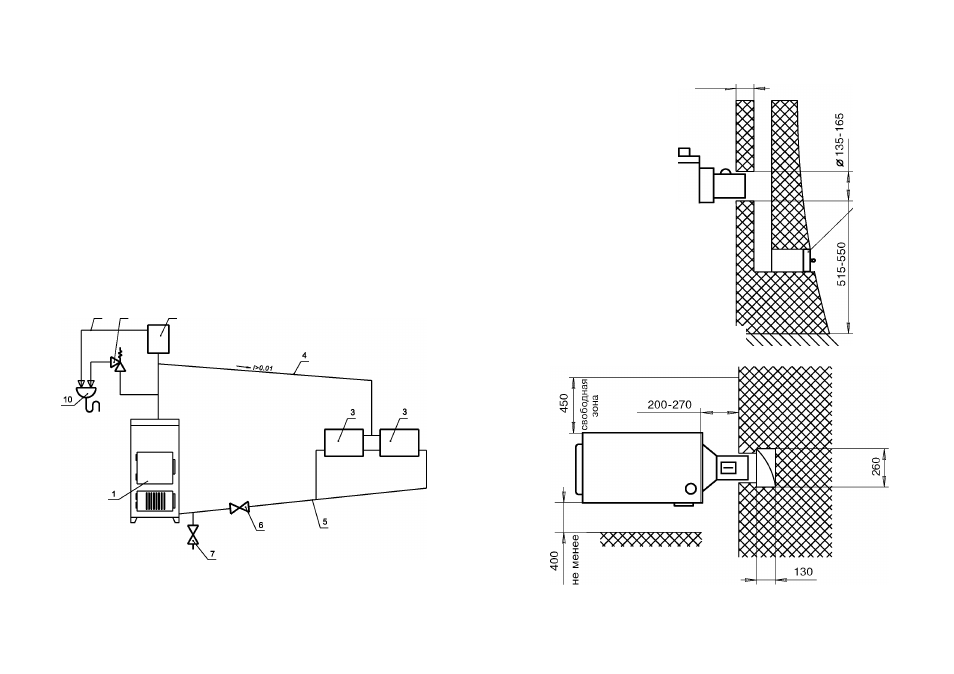

Рис.5 Схема открытой системы отопления
стр.10
120
ЧЧЧЧЧЧЧЧЧЧЧЧЧчЧЧЧЧ'*^
люк
для чистки
Рис.2 Схема установки аппарата
Соединение аппарата с кирпичным дымоходом и устройством чистки.
