Гл
Boomerang Alpha line 2
Таблица команд пульта управления.
Функция
Кнопка 1
Кнопка 2
Примечание
Постановка на охрану
•
Охрана отключена. Зажигание ВЫКЛ.
Постановка с отключенными датчиками
Охрана отключена. Зажигание ВЬПСТ.
Тихая постановка на охрану
•2
•1
Охрана отключена. Зажигание ВЫКЛ.
Тихая постановка с отключенными датчиками
••2
• 1
Охрана отключена. Зажигание ВЫКЛ.
Постановка на охрану с заведенным двигателем
•2
•(3 сек)1
Охрана отключена. Зажигание ВКЛ.
Включение/выключение режима тихой охраны
• •
• •
Охрана включена.
Отключение тревоги
#
Режим тревоги.
Снятие с охраны
•
Охрана включена.
Тихое снятие с охраны
•1
•2
Охрана включена.
Запирание дверей
•
Зажигание ВКЛ. Охрана отключена.
Отпирание дверей
•
Зажигание ВКЛ. Охрана отключена.
Паника
•(3 сек)
Зажигание ВЫКЛ.
Отключение паники
•
Паника включена.
Поиск
• (3 сек)
• (3 сек)
Режим охраны или режим охраны с
заведенным двигателем
Отпирание багажника
• (3 сек)
Дополнительный
канал №1
Включение поддержки зажигания
•(3 сек)
Охрана отключена.
Зажигание ВКЛ.
Включение/выключение импульса с фиксацией
•(3 сек)
Отключение пассивного иммобилайзера
•
•3 сек.
•1 *2
кратковременно нажать один раз
нажать дважды в течение 3 секунд
нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
последовательность нажатия кнопок
нажать одновременно
Примечание: Если для подачи команды требуется последовательное нажатие одной и той же
или разных кнопок, пауза между нажатиями должна быть не менее 0,5 и не более 3 секунд.
Светодиодная индикация состояний.
Охрана включена
равномерные медленные вспышки
Охрана отключена
не горит
Пассивный иммобилайзер
равномерные быстрые вспышки
Перепостановка на охрану
быстро мигает
Уа1е1-режим
горит постоянно
и
Руководство пользователя и инструкция по установке

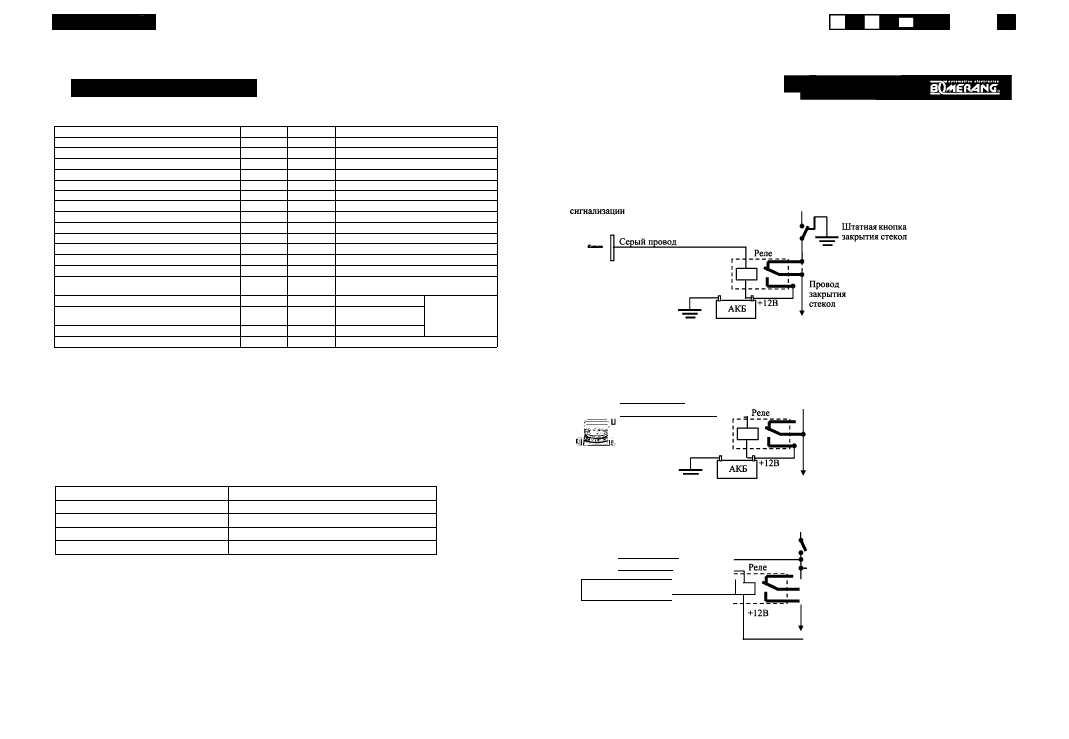

Подключение дополнительных каналов
Дополнительные каналы сигнализации являются выходами отрицательной полярности с
допустимым током нагрузки 300 мА. При подключении к силовым цепям необходимо
использовать дополнительные реле:
Подключение дополнительного канала 2 для реализации функции “Закрытие стекол
Блок
при постановке на охрану
+12В
Подключение дополнительного канала 1 для реализации функции “Поддержка
зажигания
Блок
сигнализации
Розовый провод
Зеленый/красный
провод
V Замок зажигания
Г Кл.15
Провод
зажигания
Подключение нормально разомкнутого реле блокировки
Блок
сигнализации
Р
озовый
провод
Серый провод
1
1
1
Замок зажигания
^ Провод
блокируемой
цепи
Автомобильная охранная система ^‘Boomerang’’Alpha line 2
