Работа с оборулованием
Замечание: Здесь используется 12-Вольтовая схема постоянного тока и она не
будет работать от питания 24 Вольта; подключение монитора к питанию 24 Вольта мо
жет повредить или
испортить
оборудование.

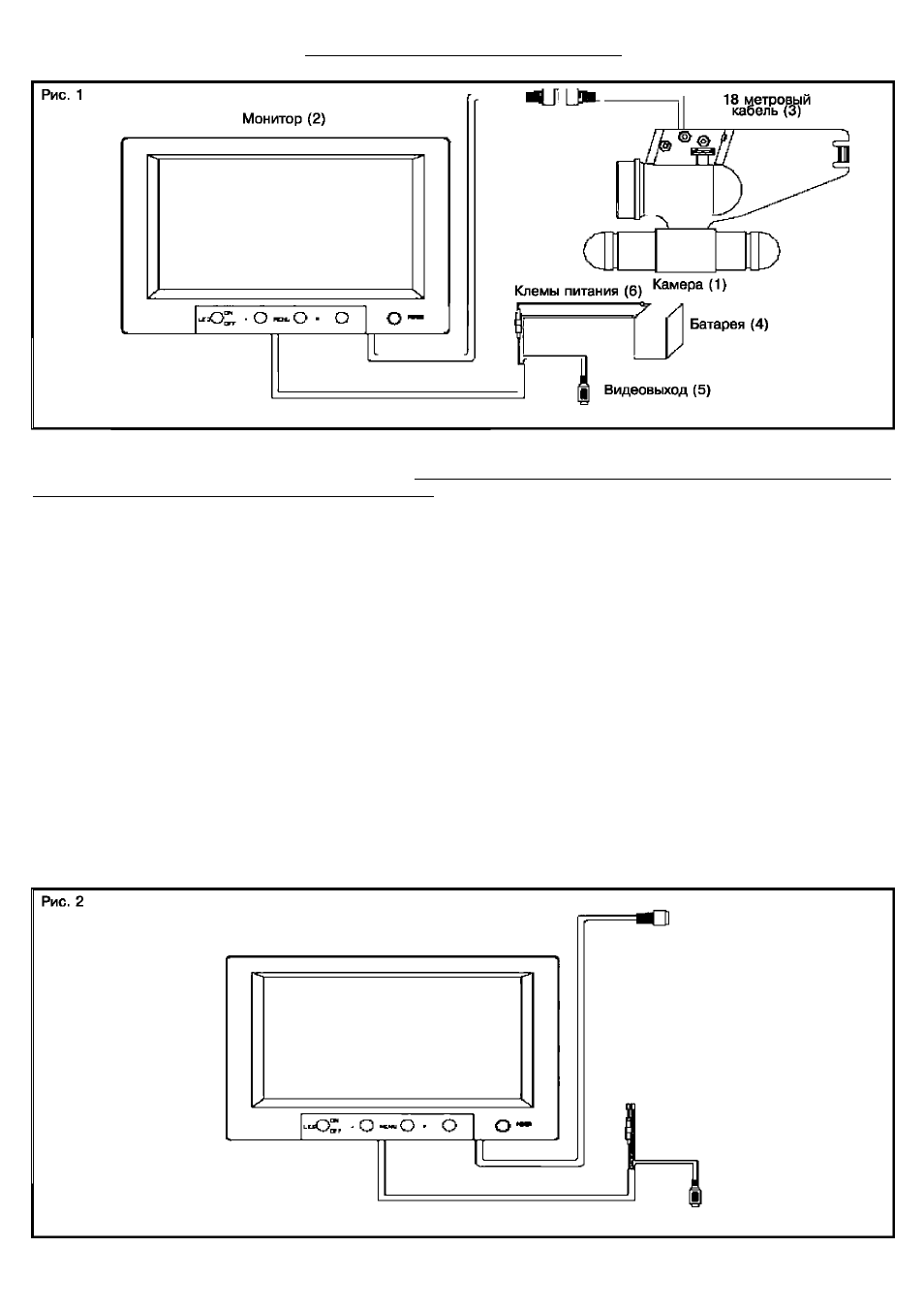

Подключение показано на
Рисунке 1:
Вход 12 Вольт
- Подключается к 12-Вольтовой схеме питания.
Видеовыход
- используется для записи на видеомагнитофон.
1. Установите Монитор (2) в сухом, устойчивом местоположении, вне действия прямых сол
нечных лучей и в соответствии с указаниями, данными выше. Установите солнечную
заслонку (7) сверху экрана Монитора (2). На некотором расстоянии от Камеры (1) обер
ните несколько раз 18-метровый Кабель (3) вокруг ограды или столба для того, чтобы Ка
мера (1) своим весом не сместила Монитор (2). Подсоедините 18-метровый Кабель (3) к
Монитору (2).
2.
Установите Батарею (4) в сухом, устойчивом местоположении, вне действия прямых сол
нечных лучей, достаточно близко от обратной стороны Монитора (2). Соедините ЧЕРНЫЕ
(-) клеммы Батареи и Провода питания. Соедините КРАСНЫЕ
( + )
клеммы Батареи и Про
вода питания. Соедините оставшиеся разъемы батареи и Провода питания.
3. Нажмите кнопку
POWER
на передней части Монитора (2). Смотрите Рисунок 2.
4.
Нажмите кнопку MENU для настройки Монитора (2).
Замечание:
Балласт (см. Рисунок 3) может быть установлен так, что Камера (1) будет
установлена без угла к горизонту или под небольшим углом вверх или вниз. Слегка разожми
те кронштейн Камеры (1) для перемещения балласта.
