• минимальное расстояние между задней частью котла и стеной 250 мм

с

одной

боковой

стороны

необходимо

оставлять

пространство

для

доступа

к задней части котла и блоку ТЭН котла минимум 400мм

6.1.5 Размещение топлива:

запрещается

укладывать

топливо

за

котлом

или

возле

котла

на

расстоянии,

менее чем 400мм,

•запрещается укладывать топливо между двумя котлами в котельной,

изготовитель

рекомендует

соблюдать

расстояние

между

котлом

и

топливом

минимум 1000мм или поместить топливо в другом помещении, где нет котла.

6.2

Для

отопительной

системы

с

естественной

циркуляцией

рекомендуется

применять

стальные

водогазопроводные

трубы

по

ГОСТ

3262-75.

.Для

трубопроводов

прямой

и

возвратной

воды

трубу

не

менее

32

(G1

1/4-В)

,

для

подсоединения

радиаторов отопительной системы трубу не менее 20 (G 3/4-В).

Аппарат

должен

устанавливаться

так,

чтобы

патрубок

обратной

воды

размещался ниже радиаторов отопительной системы здания.

6.3

Рекомендуемые

установочные

размеры

для

радиаторов

при

монтаже

квартирного отопления:

а) от стены до радиатора не менее - 3см;
б) от пола до низа радиатора - не менее 10см;

в) от верха радиатора до подоконника - не менее 10см.
6.4

Радиус

гибки

труб

,

должен

быть

не

менее

2-х

наружных

диаметров

трубы.

8

2

1 - Котел

2 - Бак расширительный открытого типа
3 - Приборы отопительные
4 - Подающий трубопровод
5 - Обратный трубопровод

6 - Кран системы отопления
7

- Кран слива воды из системы

8 - Предохранительный клапан
9 - Перелив

10 - Слив в канализацию

120

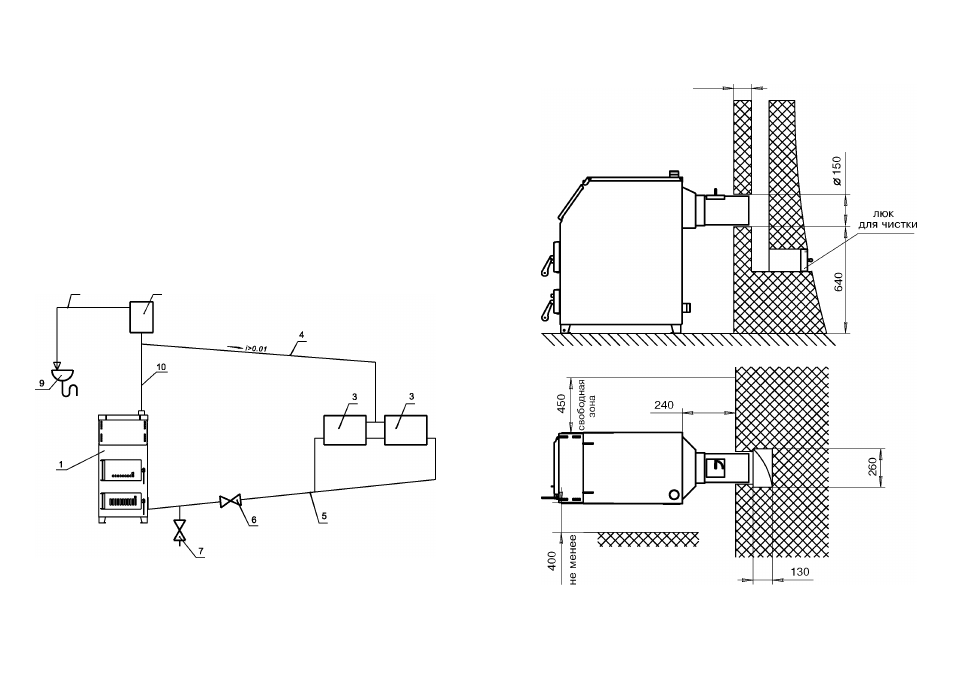

Рис.5 Схема открытой системы отопления

стр.10

Рис.2 Схема установки котла
