(2) Питание +12 В: К (+) Батареи

Подключите сабвуфер к положительной (+) клемме аккумулятора. В целях повышения безопасности рекомендуется установить на

провод специальный предохранитель, который должен находиться как можно ближе к аккумулятору. Номинал предохранителя не
должен быть больше номинала предохранителя, установленного в сабвуфере (15 А).

(3) Вход дистанционного включения: Подключите к проводу питания антенны или специальному управляющему проводу - сабвуфер

будет включаться вместе с автомагнитолой.
Примечание: Если Ваша автомагнитола не имеет управляющего выхода (+12 В), вы можете подключить этот провод к общему
источнику питания, на котором появится +12 В, когда ключ в замке зажигания повернут во включенное положение.

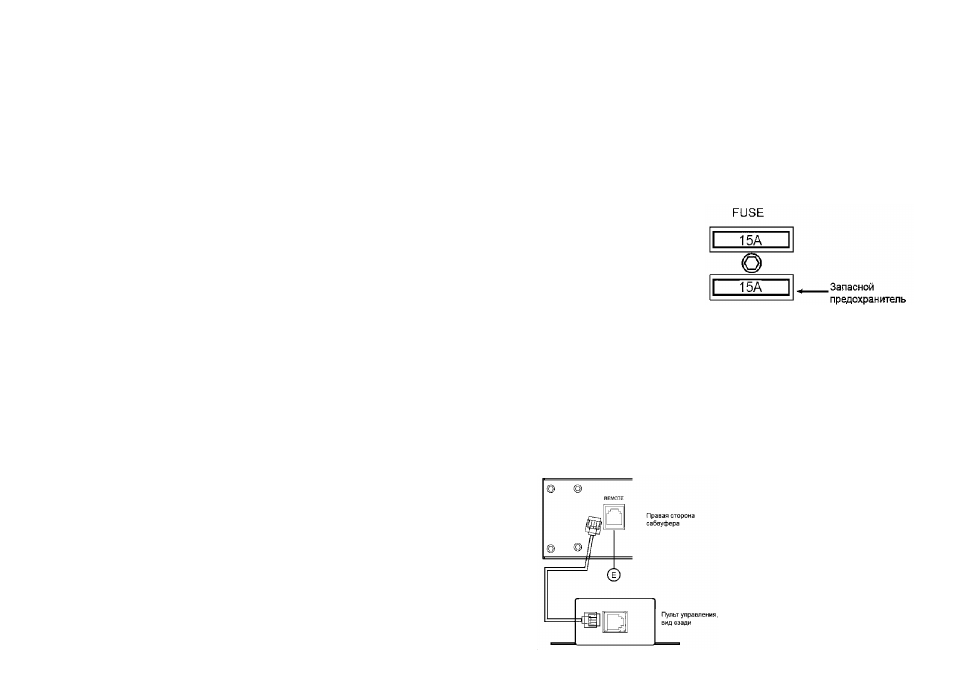

B. Подключение предохранителя

Схема подключения изображена на рис. 4.

В усилителе предусмотрено гнездо для предохранителя, защищающего прибор от перегрузок. Не

используйте предохранители с большим номиналом и никогда не замыкайте контакты напрямую.

Предохранитель, расположенный в нижнем гнезде - это запасной предохранитель. Если сабвуфер не

включается, убедитесь, что предохранитель в верхнем гнезде сгорел и, если это так, вы можете
переставить предохранитель из нижнего гнезда в верхнее.

Pnc. 4

C. Подключение с использованием линейного выхода магнитолы (Line out)

Для подключения разъема LINE OUT Вашей автомагнитолы к RCA-входу сабвуфера используйте защищенный стерео аудио кабель с
разъемами RCA на концах.

D. Подключение по схеме высокоуровневого сигнала

Схема подключения изображена на рис. 5.

Используйте высокоуровневый вход в том случае, когда ваша магнитола не имеет линейного выхода (Line out).
В этом случае сигнал берется непосредственно с выводов динамиков.
Примечание: Сабвуфер оснащен высокоуровневым и низкоуровневым входами. Не используйте одновременно оба

входа.

E.

Подключение пульта управления
Схема подключения изображена на рис. 6.

1 - белый, лев. канал +

2 - черный, "земля"
3 - белый/черный, лев. канал -

4 - серый, прав, канал +

5 - серый/черный, прав, канал -

Рис. 5

Pnc. 6

9
