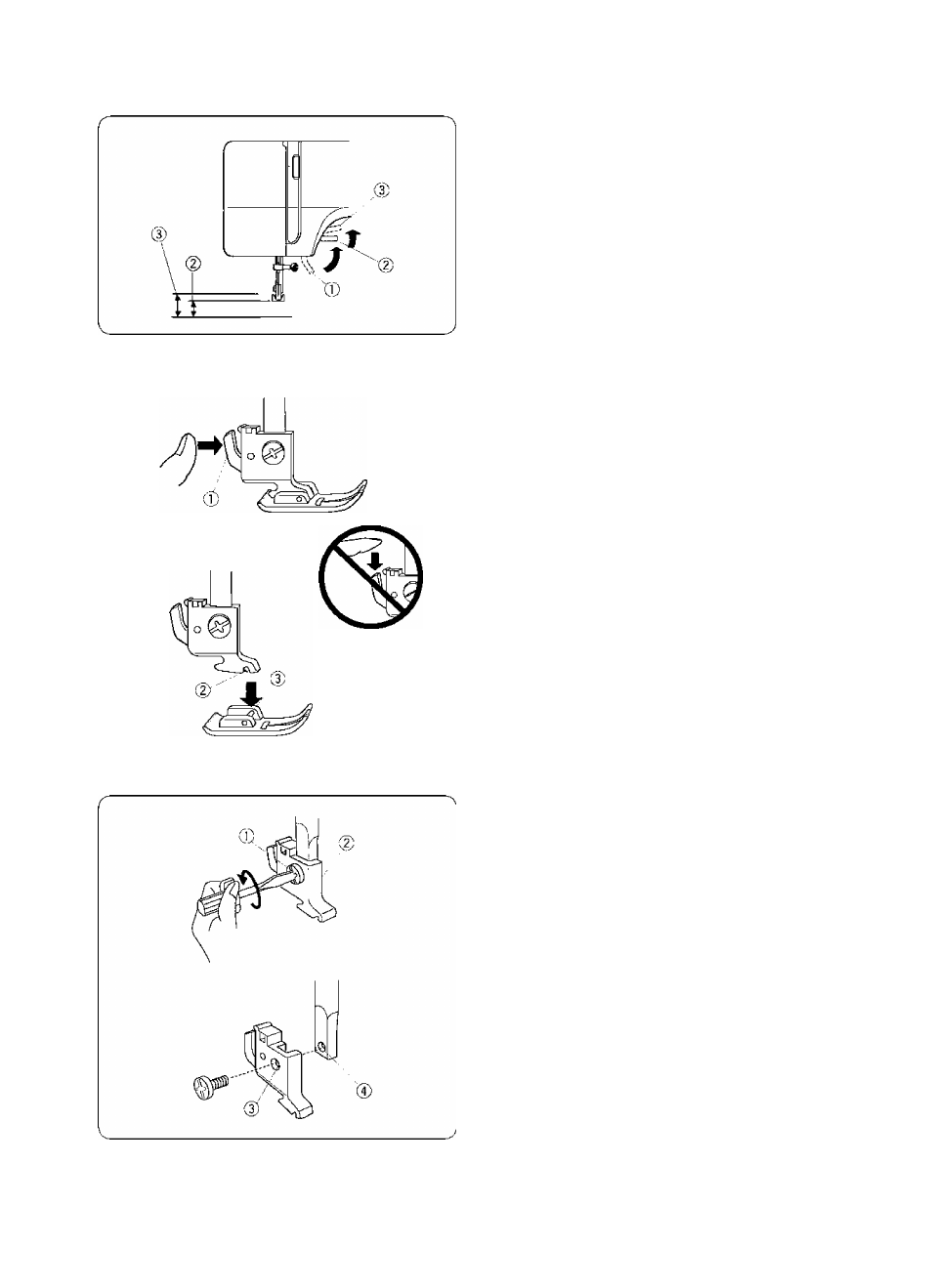

Подъем и опускание прижимной лапки
Рычаг подъема прижимной лапки поднимает и
опускает прижимную лапку.
Можно поднять прижимную лапку на 0.6 см выше
обычного ее положения для легкой смены лапки и
при работе с тяжелыми тканями.
(Г) Лапка опущена
@ Обычное поднятое положение
@ Наивысшее положение
Смена прижимной лапки
Как отстегнуть лапку;
Поверните на себя маховое колесо против часовой
стрелки и поднимите иглу в верхнее положение.
Поднимите прижимную лапку и нажмите на рычаг
позади держателя прижимной лапки.
ф Рычаг
Ж
ВНИМАНИЕ;
Перед сменой лапки ОТКЛЮЧИТЕ питание
машины. Используйте только рекомендованную
лапку для выбранной строчки, иначе может
сломаться игла. Не тяните рычаг вниз, чтобы не
сломать его.
Как пристегнуть прижимную лапку:
Расположите выбранную лапку так, чтобы
перекладина на лапке находилась прямо под
желобком держателя лапки. Опустите рычаг
подъема прижимной лапки вниз и пристегните лапку.
ф
Желобок
@ Перекладина
Держатель лапки
Ж
ВНИМАНИЕ;
ОТКЛЮЧИТЕ питание перед установкой и
демонтажем держателя лапки.
Чтобы снять держатель лапки:
Удалите установочный винт при помощи отвертки,
повернув его против часовой стрелки. Снимите
держатель лапки.
Чтобы установить держатель лапки;
Сопоставьте отверстия на держателе и прижимном
стержне. Установите в отверстие винт. Затяните его
отверткой по часовой стрелке.
Ф
Винт
ф
Держатель лапки
® Стверстие
@ Отверстие в стержне
