ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАШИНЫ

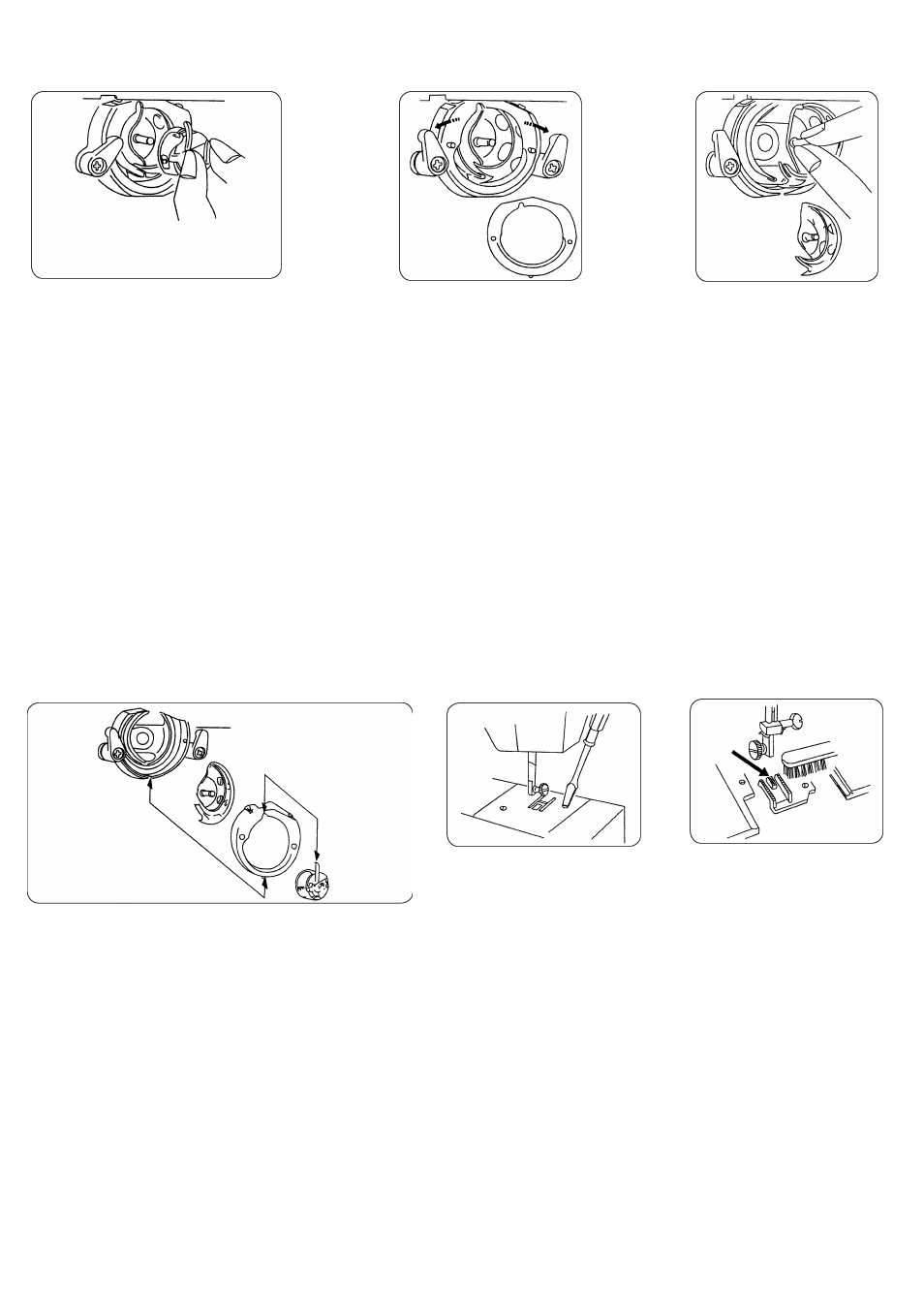

РАЗБОРКА ЧЕЛНОКА И ЕГО ДЕТАЛЕЙ
Внимание! Отсоедините машину от электросети!
Для извлечения классического челнока, поднимите иглу в верхнее положение. Откройте крышку
челнока. Выньте из машины шпульный колпачок. Откиньте рычажки челнока, снимите накладное
кольцо и выньте челнок из гнезда хода.
Внимание!
Почистите транспортер ткани кисточкой и мягкой сухой тряпкой, а также почистите
гнездо челнока
Установка челнока. Возьмитесь за центральный штифт челнока и осторожно вставьте челнок в гнездо
хода. Установите накладное кольцо челнока и убедитесь, что нижний штифт вошёл в паз гнезда
хода челнока. Зажмите накладное кольцо, вернув на место рычажки челнока. Вставьте снова шпульный
колпачок со шпулькой.
ЧИСТКА ТРАНСПОРТЕРА ТКАНИ
Внимание!
Выньте вилку из сетевой розетки, прежде чем чистить двигатель ткани.
Снимите иголку и нажимную лапку. Отвинтите отвёрткой винты на игольной пластине с обеих сторон иглы.
Снимите игольную пластину. Почистите зубцы транспортёра ткани кисточкой и снова установите игольную
пластину. Установите лапку и и иглу обратно. Машина готова к работе.
Смазка.
Капните 2 капли машинного масла в гнездо челнока.
Внимание!
Регулярная чистка и смазка обеспечивает высокое качество шитья и повышает срок
службы машины.
-
