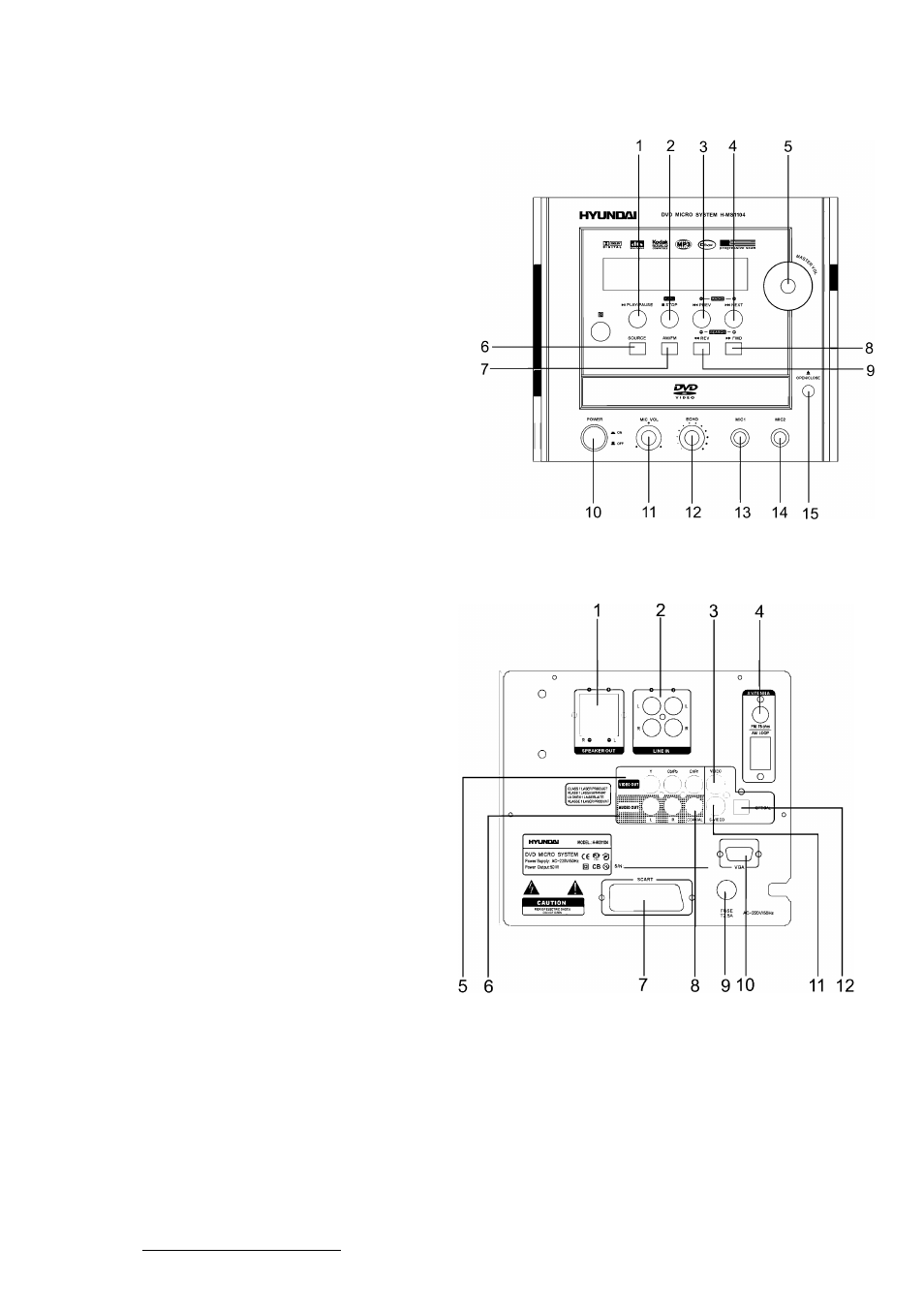

Расположение и функции органов управления
Функции КНОПОК на передней панели
1. Воспроизведение / пауза
2. Стоп/Авто
3. Радио -/ Кнопка перемещения назад между
фрагментами,
дорожками диска,
радиостанциями
4.
Радио +/ Кнопка перемещения вперёд
между фрагментами, дорожками диска,
радиостанциями
5. Регулятор уровня громкости колонок
6. Кнопка выбора источника сигнала
7. Переключение между АМ/РМ диапазоном
8. Кнопка поиска вперёд
9. Кнопка поиска назад
10. Выключатель питания
11. Регулятор громкости микрофонов
12. Регулятор эффекта «эхо»
13,14 Разъёмы для подключения микрофонов
15. Открытие / закрытие загрузочного лотка
Общий вид задней панели управления
1. Разъемы подключения колонок
2. Разъемы левого и правого линейных
выходов
3. Разъем композитного видеовыхода
4. Разъем подключения FM/AM антенны
5. Разъемы компонентного видеовыхода
6. Разъемы правых и левых
стереофонических аудиовходов
7. Разъем SCART-выхода (композитный)
8. Разъем коаксиального аудиовыхода
9. Предохранитель
10. Разъем VGA-выхода
11. Разъем видеовыхода S-Video
12. Разъем оптического аудиовыхода
