Подключение

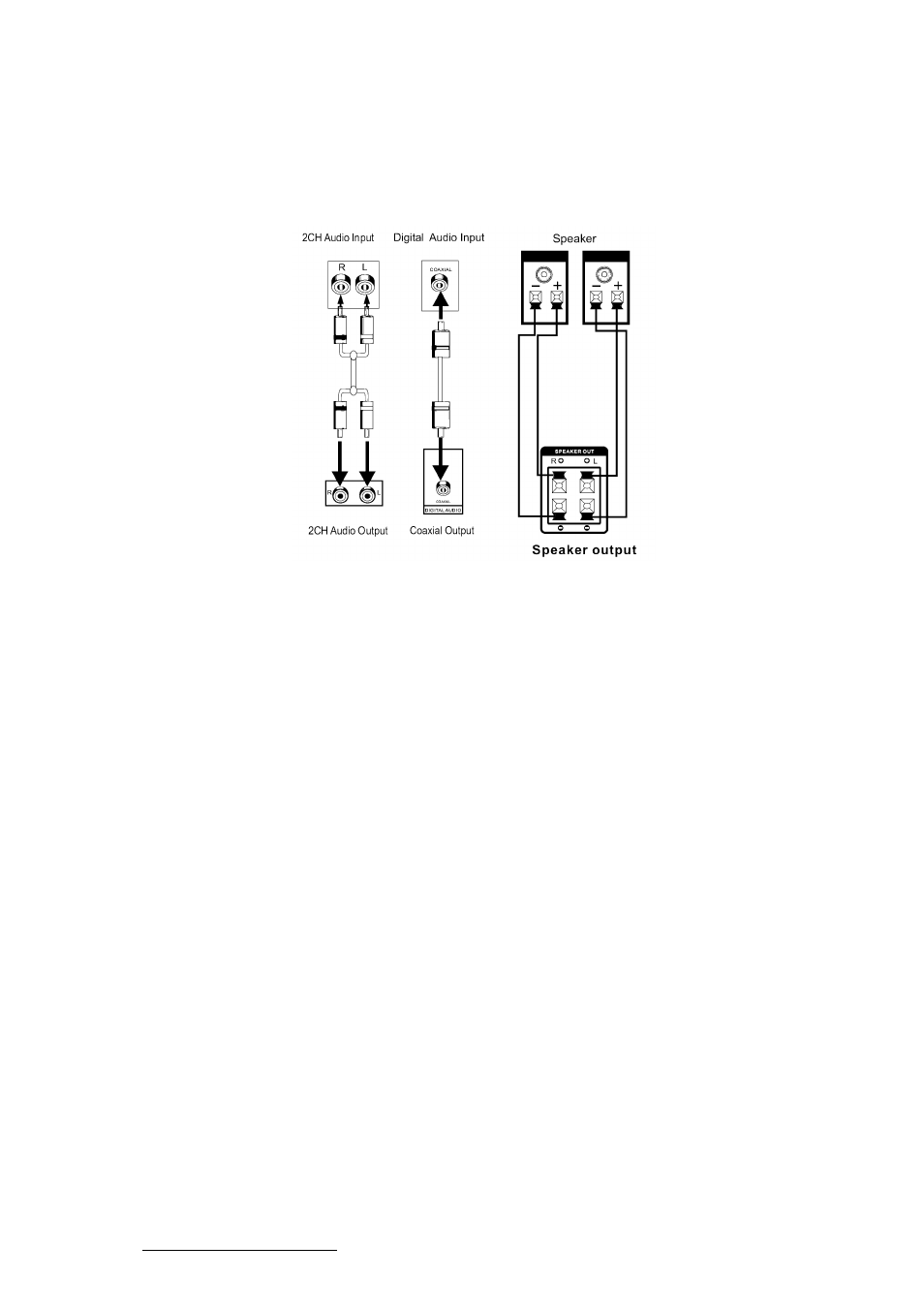

Подключение аудиосистемы
На устройстве имеются аудиовыходы аналогового и цифрового звукового сигнала. Аналоговый
сигнал выводится по двум каналам, а цифровой - через коаксиальный разъем, и качество звучания
гораздо выше, чем аналоговый.
2х- канальный аналоговый аудиовыход
Используйте пару аудио кабелей (красный для правого, белый для левого) для соединения аудио
входов телевизионного усилителя и аудио выходов системы.
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощности используется специальный
коаксиальный кабель.
Примечание:
Параметры настройки должны соответствовать разъему, через который DVD-проигрыватель
подключается к внешним устройствам.
Подключение FM/AM антенны
• Если Вы хотите принимать радиостанции, нажмите кнопку SOURCE SELECT, чтобы
переключить систему в режим радио.
Примечание: При подключении рамочной AM антенны подключите сигнальный и заземляющий
провода к соответствующим разъемам на задней панели устройства.
