ОСНОВНЫЕ ПОДКЛЮЧЕНИЯ
Подключение внешних источников сигнала для записи
После подключения к телевизору и аудиосистеме Вы можете подключить внешние источники
сигнала для записи.
Задняя панель
hlanuhduivd
under
кепи
ftom
Doby
Labo
latailN.
^)oby*
and
ttw
doJ)leP
цтЬо1
ai*
tradamaila
of
Dolby
LaboHtort8e.Confldenflal
unpiMohedwoito.
01982-1987
Dolby
Labo-
Rtorlas. AI rl(^ marvad.
8САЯТ01ЛР1Я (CVBS/ROB)
jliilf f iif I
'iff f iifiH

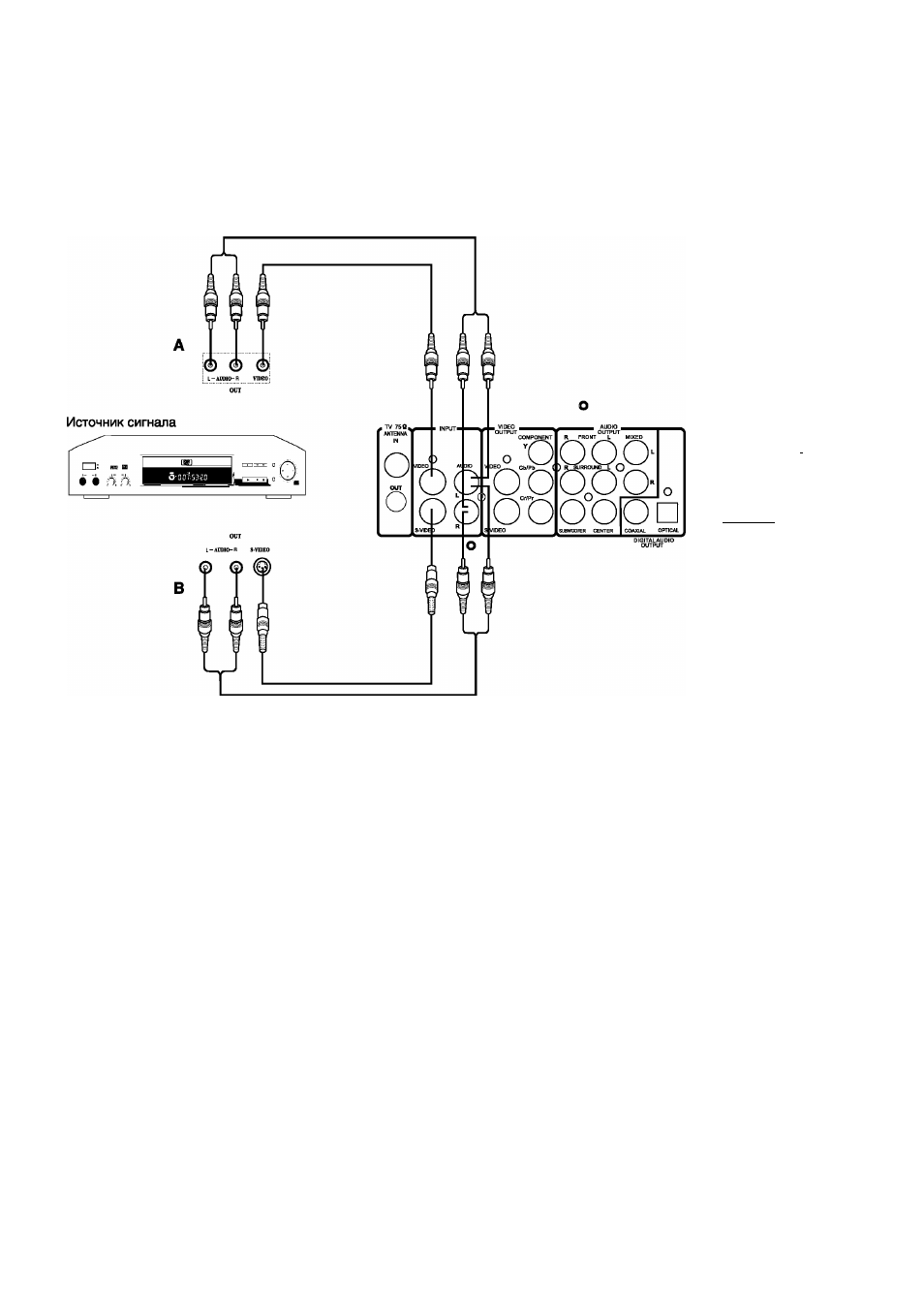

Подключение к входам на задней панели DVD-рекордера
A. Подключение к композитному видеовходу
Источник сигнала может быть подключен к композитному видеовходу на задней панели аппарата.
При этом сигнал аудиосопровождения необходимо подключить к стереофоническому аудиовходу
на задней панели аппарата (см. рис.). После подключения источника сигнала выберите вход R-A/V
при помощи клавиши SOURCE на передней панели аппарата или пульте ДУ.
B. Подключение к видеовходу S-Video
Если источник сигнала оснащен видеовыходом S-Video, то подключение можно выполнить
к видеовходу S-Video. Аудиовыход источника следует подключить к стереофоническому аудиовходу
на задней панели рекордера (см. рис.). После подключения источника сигнала выберите вход R-S/V
при помощи клавиши SOURCE на передней панели аппарата или пульте ДУ.
Примечания:
• Вы можете записывать видеосигнал с различных внешних источников (видеомагнитофон,
видеокамера, DVD-плеер и др.).
• Перед выполнением подключений обязательно перечитайте инструкции к подключаемому
оборудованию.
