уважаемый
ПОКУПАТЕЛЬ!
Благодарим за удачный выбор и приобретение нагревателя HOT.
Нагреватель предназначен для подогрева воды в домашних
условиях и может быть установлен там, где есть возможность
подключения
к
водопроводу
и
электроэнергии
(требуется
однофазное питание),
Нагреватель имеет внутренный бак из нержавеющей стали.
Нагреватель имеет хорошую термоизоляцию, позволяющую умень
шать тепловые потери розогреваемой воды.
Нагреватели HOT - это приборы экономящие энергию, простые в
установке, безопасные и удобные в использовании, незагрязняющие
окружающую среду и позволяющие получать тёплую воду для нужд
любой средней семьи.
Безопастность
пользования
обеспечивают
соответствующие
элементы контролирующие работу устройства - терморегулятор,
ограничитель температуры и предохранительный клапан .
Воду из нагревателя можно подвести к нескольким точкам
потребления например: ванне, умывальнику, мойке.
Просим
внимательно
ознакомится
с
руководством
по
эксплуатации до монтировки и начала эксплуатации нагревателя.
В
случае
повреждения
из-за
несоблюдения
правил
указанных
в
руководстве
по
эксплуатации,
производитель
отказывается от гарантийных обязательств.

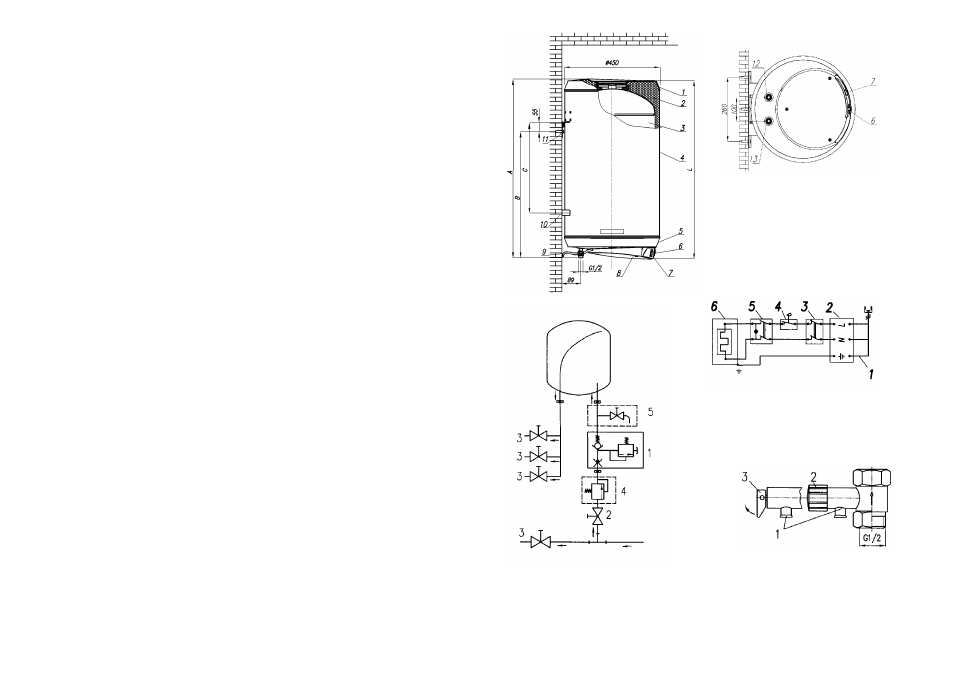

Рис. 2. Схема гидросистемы
1. предохранительный клапан, 2. отсечной
вентиль, 3. разборные вентили, 4. редукцион
ный клапан, 5. водосливной вентиль
Рис. 1 Конструкция нагревателя
1. крышка корпуса, 2. термоизоляция, 3. резервуар,
4. корпус, 5. крышка корпуса, 6. рукоятка, 7. выклю
чатель с подсветкой, 8. панель, 9. провод питания,
10 . подпорка, 11. вешалка, 12. трубка горячей воды,
13. трубка холодной воды.
Рис. 3 Электросхема
1. провод питания, 2. присоединитель, 3. огра
ничитель, температуры, 4. регулятор темпера
туры, 5. выключатель с подсветкой, 6. нагрева
тельный элемент
Рис. 4 Предохранительный клапан
1. водосливное отверстие предохранитель
ного клапана, 2. головка, 3. рычаг
