Установка/ подключение
Внимание: ПЕРЕД ПОДКЛЮЧЕНИЕМ НЕОБХОДИМО УДАЛИТЬ
ДВА ев ДЕРЖАТЕЛЯ ИЗ ВЕРХНЕЙ ЧАСТИ УСТРОЙСТВА.

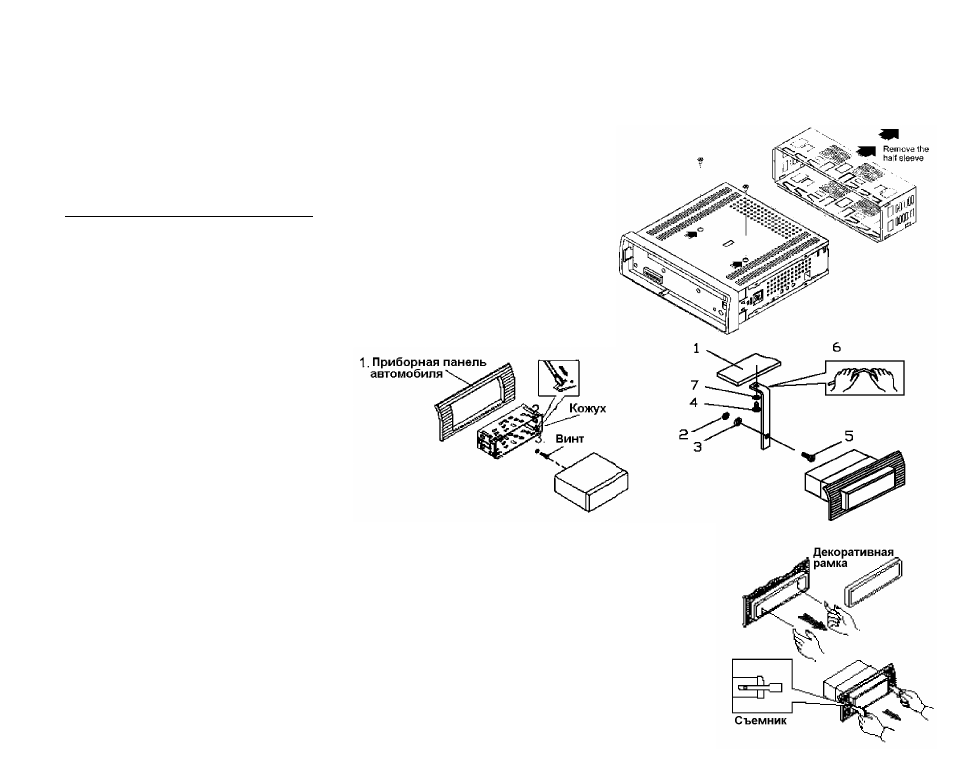

Первый вариант установки
После установки кожуха авто магнитолы в приборную панель
автомобиля выберите на кожухе те металлические язычки,
которые соответствуют толщине приборной панели, и отогните
их, чтобы зафиксировать кожух на месте.
1. Приборная панель автомобиля
2. Еайка(5мм)
3. Пружинная шайба
4. Винт (5 X 25 мм)
5. Винт
6. Металлическая планка
7. Плоская шайба
Снятие магнитолы
. Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на
себя. (При установке декоративной рамки на место направьте сторону с
выемками вниз и установите рамку.)
.
Вставьте съемники, входящие в комплект магнитолы, в пазы на обеих сторонах
устройства, как показано на рисунке, чтобы они зафиксировались со щелчком.
Для того, чтобы вынуть магнитолу из приборной панели автомобиля,
потяните за съемники на себя.
34
