Prology MDN-2410 © Saturn Marketing, Ltd. 11
Процедура установки
Внимание! Перед установкой устройства удалите 2 транспортировочных винта,
которые находятся на верхней крышке проигрывателя. В противном случае
DVD/MP3-проигрыватель не будет работать.

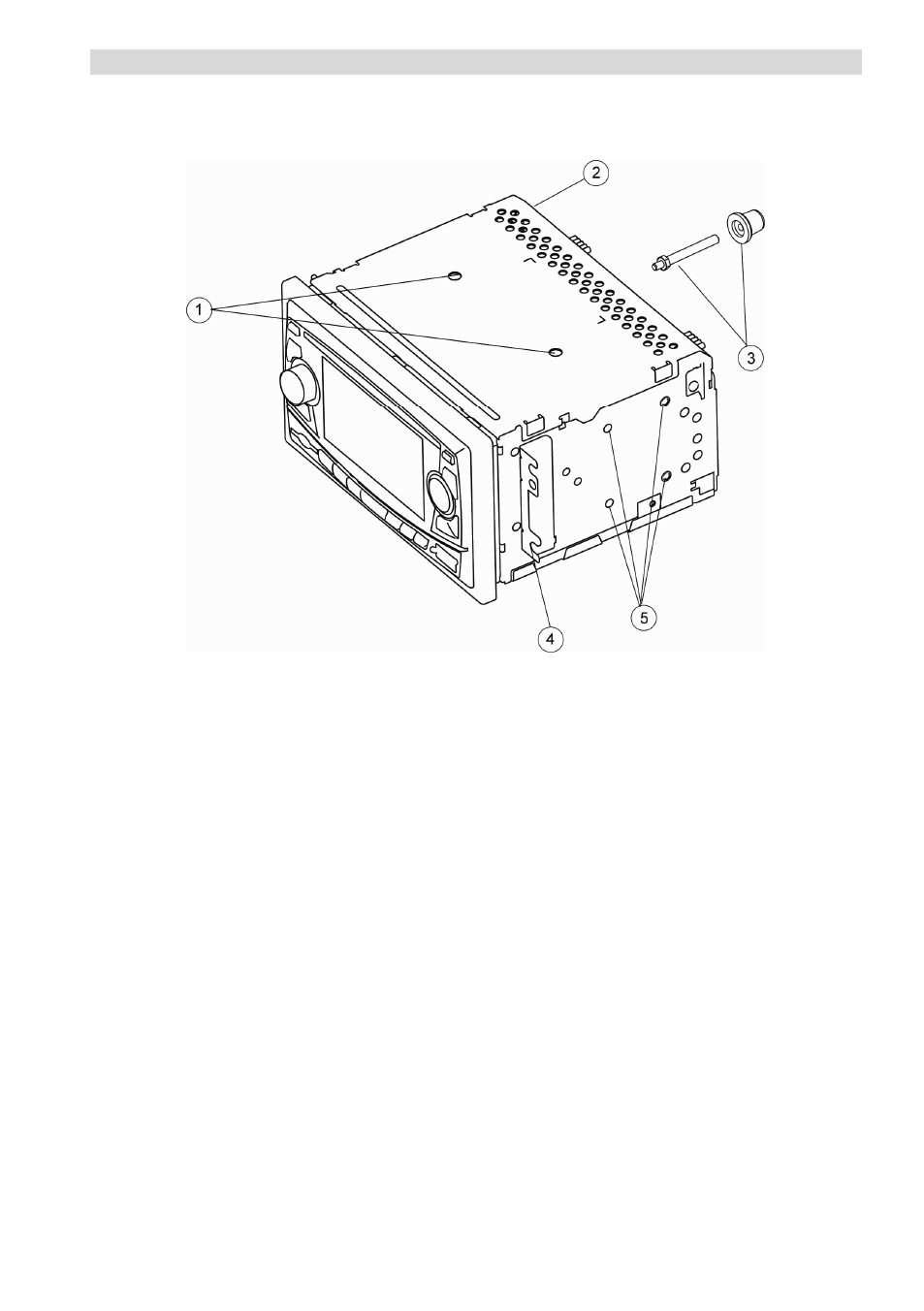

1. Удалите два транспортировочных винта. Снимите крышку ниши головного
устройства или заменяемое головное устройство.
2. Подключите разъем питания и акустики.
3. При наличии соответствующего отверстия в задней стенке ниши установите
на устройстве монтажный болт с резиновой демпфирующей накладкой. С
помощью болта с накладкой закрепите заднюю часть проигрывателя на кузо-
ве автомобиля.
4. При наличии крепежных резьбовых отверстий в лицевой части ниши выбери-
те положение устройства, в котором отверстия его крепежных скоб совпадут
с отверстиями в нише и используйте подходящие винты для закрепления
проигрывателя не менее чем в двух местах с обеих сторон.
5. Закрепите проигрыватель на боковых крепежных кронштейнах ниши штатно-
го головного устройства. Выберите положение кронштейнов, при котором бу-
дут совмещены резьбовые отверстия на кронштейнах и резьбовые соедине-
ния на корпусе проигрывателя. Закрепите кронштейны с обеих сторон уст-
ройства не менее чем в двух местах. Для этого используйте либо крепежные
винты (5 х 6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости
от типа резьбовых отверстий на кронштейне.
