SHO-ME R-500 - Инструкция (Страница 5)

Руководство по установке] Руководство по установке]

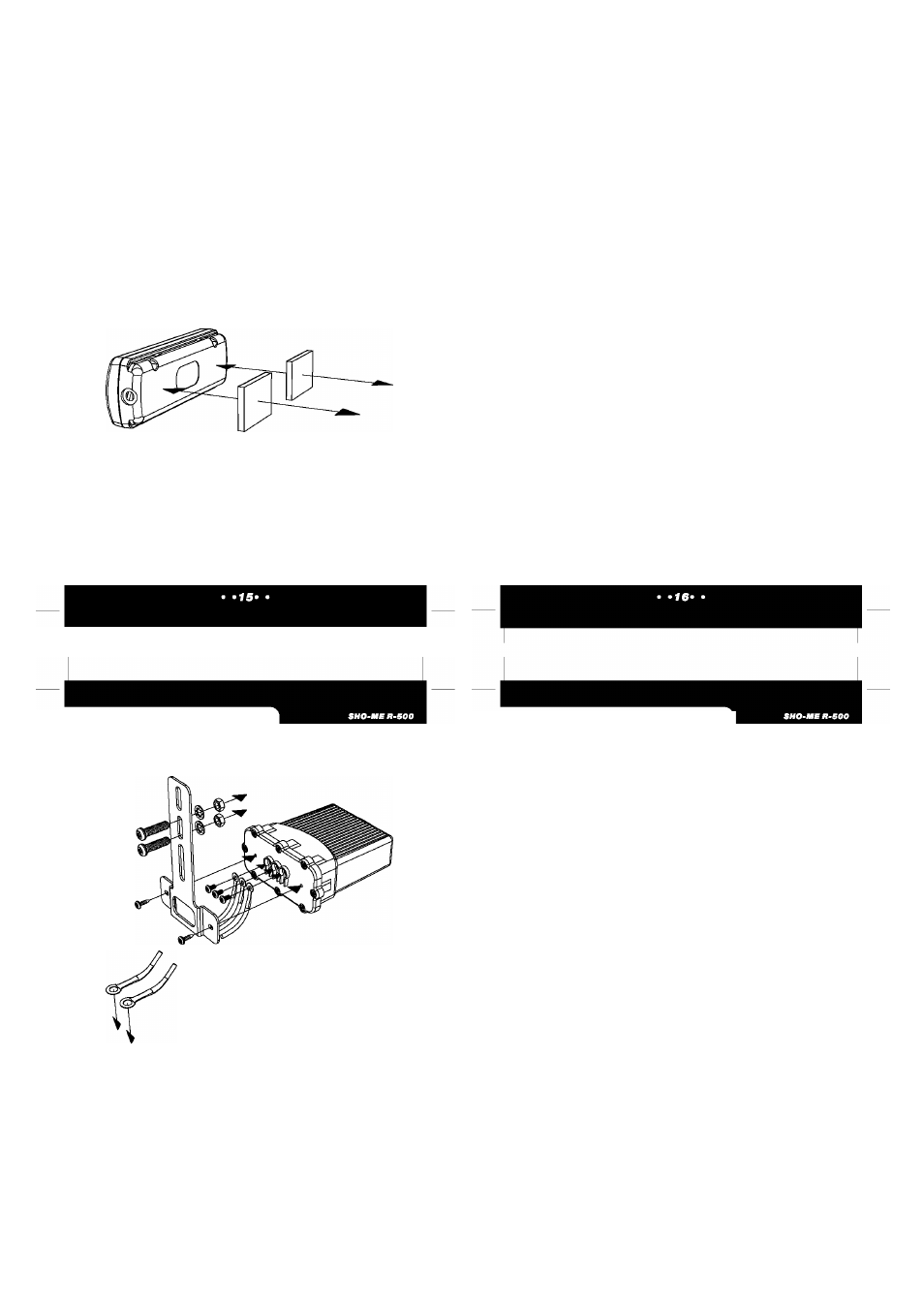

В.Установка $Н0*МЕ В*500с помощью липучки
Если Вы не хотите использовать саморезы и скобу для установки дисплея.
Вы можете прикрепить дисплей к приборной панели с помощью липучки.
Выберите участок для дисплея на приборной панели.
Уберите верхний защитный слой с липучки и сильно прижмите
липучку к обратной стороне устройства. Уберите нижний защитный
слой с липучки и сильно прижмите липучку к выбранному на панели
участке.
Обеспечьте питание дисплея.
С. Установка антенны
Защищенная от влаги антенна с водонепроницаемым корпусом была
разработана специально для установки под капотом ТС. На большинстве ТС
антенну лучше всего поместить за решеткой радиатора. Устанавливайте
антенну так, чтобы линза была вдали от каких-либо металлических частей.
Сигналы радаров легко проходят через неметаллические материалы,
например, через пластик.
1. Соедините кабель питания (в комплекте) с 3 входами антенны с помощью
болтов с зажимами, как описано ниже.
•
- Зеленый кабель питания подсоединяется но входу "ANT” (Антенна).
• - Красный кабель подсоединяется к плюсу (■•■).
• - Черный кабель подсоединяется к минусу (-).
2. Установите скобу антенны с помощью прилагающегося шурупа (шуруп
для Антенны) как показано на картинке.
3. Закрепите линзу антенны под капотом так, чтобы линза была направлена
вперед.
4. Присоедините второй конец кабеля питания к аккумулятору:
• - Красный кабель подсоединяется к плюсу (■•■)
• - Черный кабель подсоединятся к минусу (-).
ВАЖНО!
Кабель питания Антенны может быть присоединен к блощг
предохранителей автомобиля.
Отрежьте переходник красного кабеля (■•■) и оголите провода внутри кабеля.
Соедините провода между собой и подсоедините их к блоку
предохренителей евтомобиля.
В случае нестабильной работы бортовой сети рекомендуется запитать оба
модуля (антенна и дисплей) от одной точки (зажигание, блок
предохренителей, аккумулятор).
Руков(щство по установке Выявление неисправностей]
Если SH0-ME R-500 не работает, произведите следующие действия:
1. Проверьте предохранитель внутри переходника прикуривателя.
2. Убедитесь, что включено зажигание, и что ТС передает мощность в
12 вольт.
3. Если предохранитель в порядке, проверьте переходник и
прикуриветель. Оба устройства должны быть чистыми и сухими,
чтобы обеспечивалось электрическое соединение.
4. Убедитесь, что переходная вилка правильно собрана и что кончик
переходника правильно установлен. Кончик должен быть установлен
вместе с пружиной, чтобы обеспечить наилучший контакт.
5. Убедитесь, что кабель питания плотно вставлен в гнездо устройства.
6. Проверьте состояние кабеля питания. Повреждение изоляции кабеля
может сообщать о том, что внутренние провода были повреждены.
7. Проверьте правильность соединения кабеля питания с Антенной (■>■ и
-) с обеих сторон.
