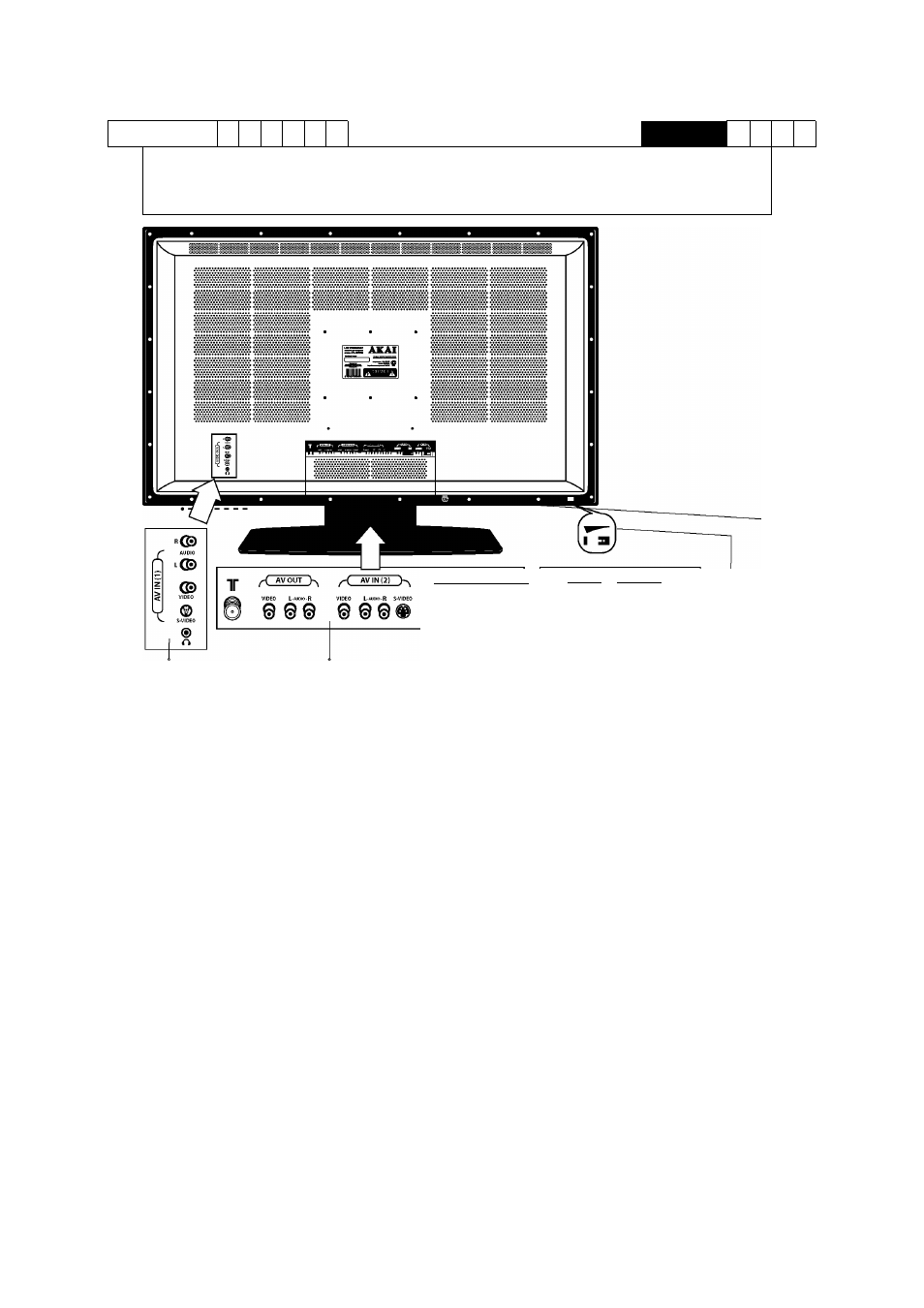

Вид задней панели. Разъемы и их назначение
^COMPONEm-K^
R audio L Pr Pb Y
© © © © ®
rfpWi^ ^-(PC'iNVv,
AUDIO DVI AUDIO VGA
1. Терминал аудио/видеовходов
AUDIO R-L — ВХОДДЛЯ аудиосигнала внешнего устройства
VIDEO — композитный видеовход (CVBS)* (для DVD, видеокамеры или другого внешнего источника)
S-VIDEO — видеовход S-Video
Выход на наушнки
2. Терминал аудио/видеовходов и аудио/видеовыходов
Антенный вход
VIDEO — композитный видеовыход (CVBS)*
AUDIO L-R — выходдля аудиосигнала
VIDEO — композитный видеовход (CVBS)*
AUDIO L-R — ВХОДДЛЯ аудиосигнала
S-VIDEO — видеовход S-Video
AUDIO R-L — аудиовходы для внешнего устройства (при подключении по компонентному видеовходу)
Компонентный видеовход YPbPr
3. Компьютерный терминал
AUDIO — ВХОДДЛЯ аудиосигнала с ПК
DVI — вход цифрового сигнала с ПК (DVI)*
VGA — вход аналогового сигнала сПК (VGA)*
4. Клавиша сетевого выключателя
5. Разъем для подключения сетевого кабеля
Объяснение терминов, отмеченных *, смотрите в Глоссарии в конце данного руководства.
