Т
ехническое
обслуживание
машины
3.

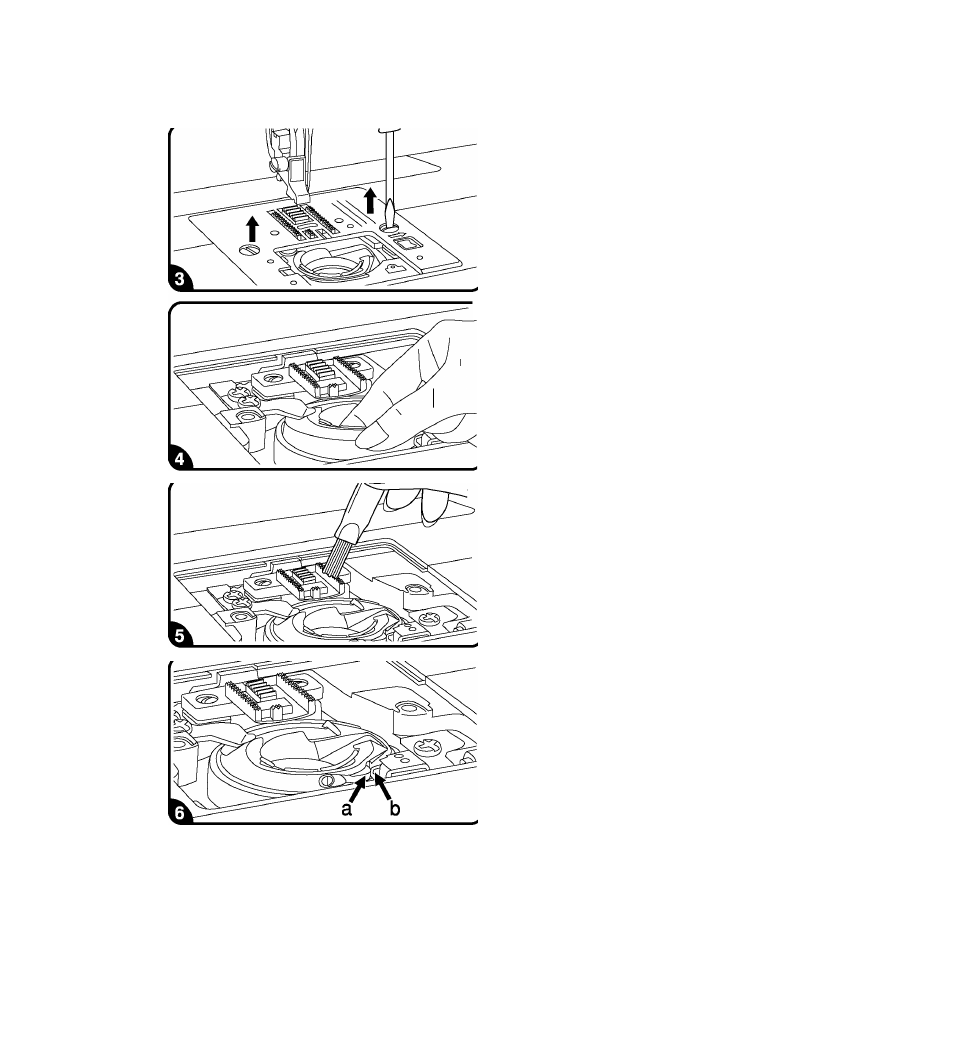

Снимите прижимную лапку. Открутите
винты фиксации игольной пластины и
снимите игольную пластину.
"Ч 4. Аккуратно выньте челночную вставку.
5.
Почистите кисточкой зубчики нижнего
транспортера ткани, детали механизма
челночного устройства и протрите их
сухой мягкой тканью.
6
.
Установите на место челночную вставку
так, чтобы носик челночной вставки (а)
упирался в ограничитель (Ь) (см. рис. 6).
Необходимо,
чтобы
вставка
была
установлена ровно и правильно, иначе
может
произойти
пробивка
иглой
челночной
вставки.
Обязательно
проверьте
правильность
установки,
медленно поверните маховое колесо на
себя и проверьте, чтобы игла не
ударялась
в
челночную
вставку,
а
проходила в специальную прорезь на
ней.
После
чистки
и
правильной
установки челночной вставки, установите
игольную пластину, вставьте шпульку,
поставьте прижимную лапку на место и
можете продолжать работать.
67
