САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
Регулировка пучка света после
замены фар головного света в
сборе
"Н“.
Расстояние от горизонтальной центральной
линии фар головного света до земли: Для
фар ближнего света: 649 мм Для фар
дальнего света: 643 мм.
"\ЛГ;
Расстояние между центрами фар головного
света 1176 мм. Для фар ближнего света:
1320 мм. Для фар дальнего света: 992 мм.
т”:
Расстояние между фарами головного света и
экраном, на котором они проверяются 3000
мм.

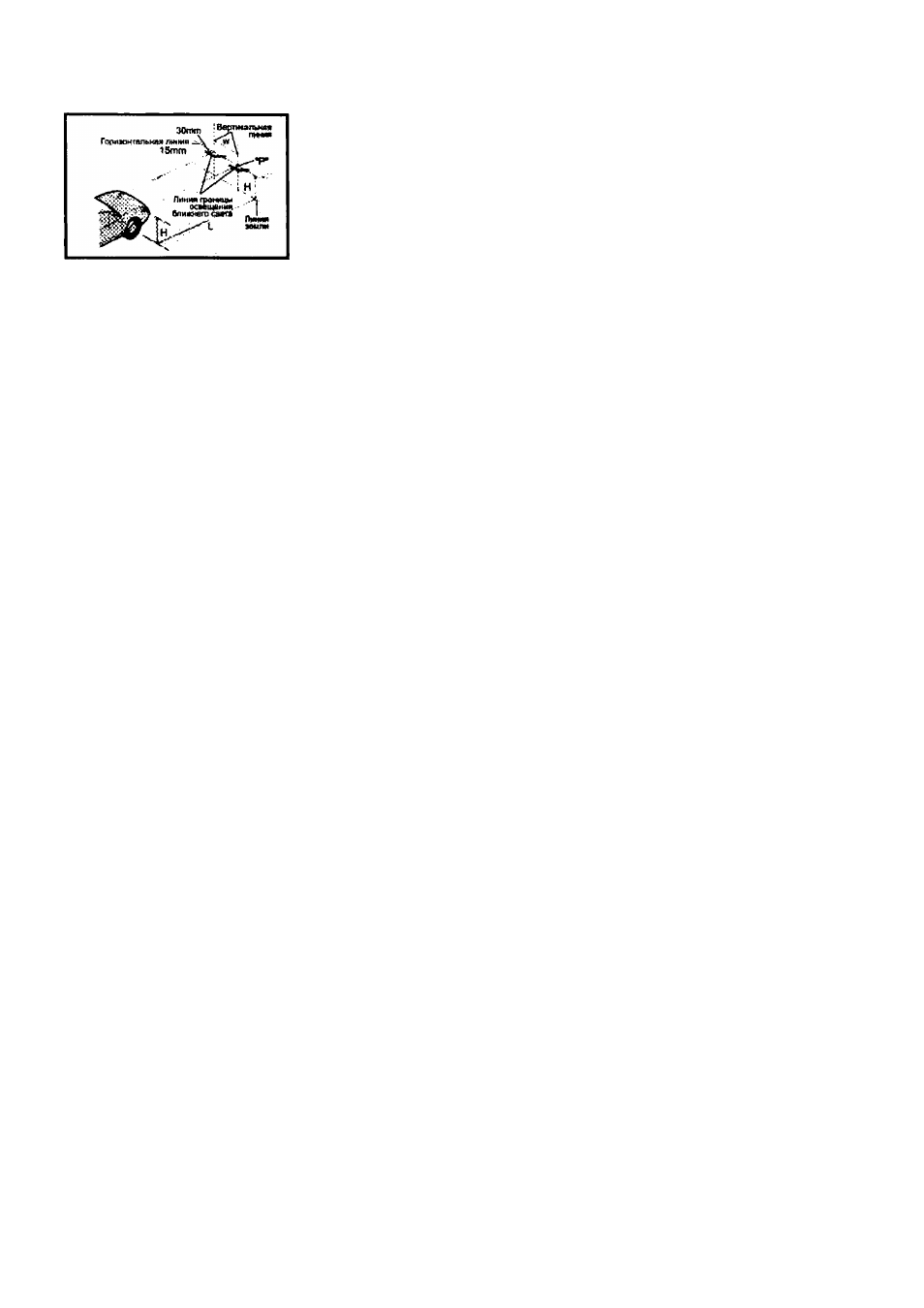

Если в ходе кузовного ремонта передней
части кузова автомобиля были заменены
фары головного сввга в сборе, необходимо
проверить регулировку пучка света фар с
использованием экрана, как показано на
рисунке. Включите переключатель света
фар. (В положение ближнего света),
I Отреп/лируйге лучок света фар таким
оОрязом чтобы собственная ось
пучка еаата была параллельна
цеитрвлыюй линии кузова автомобиля и
оовпадало о точке ’Р*. показанной,
лв рисунке
7
Пуцитирмымн пиниями на рисунка обо
значены центыфар головного света.
5-21
