ПРИЛОЖЕНИЕ
4

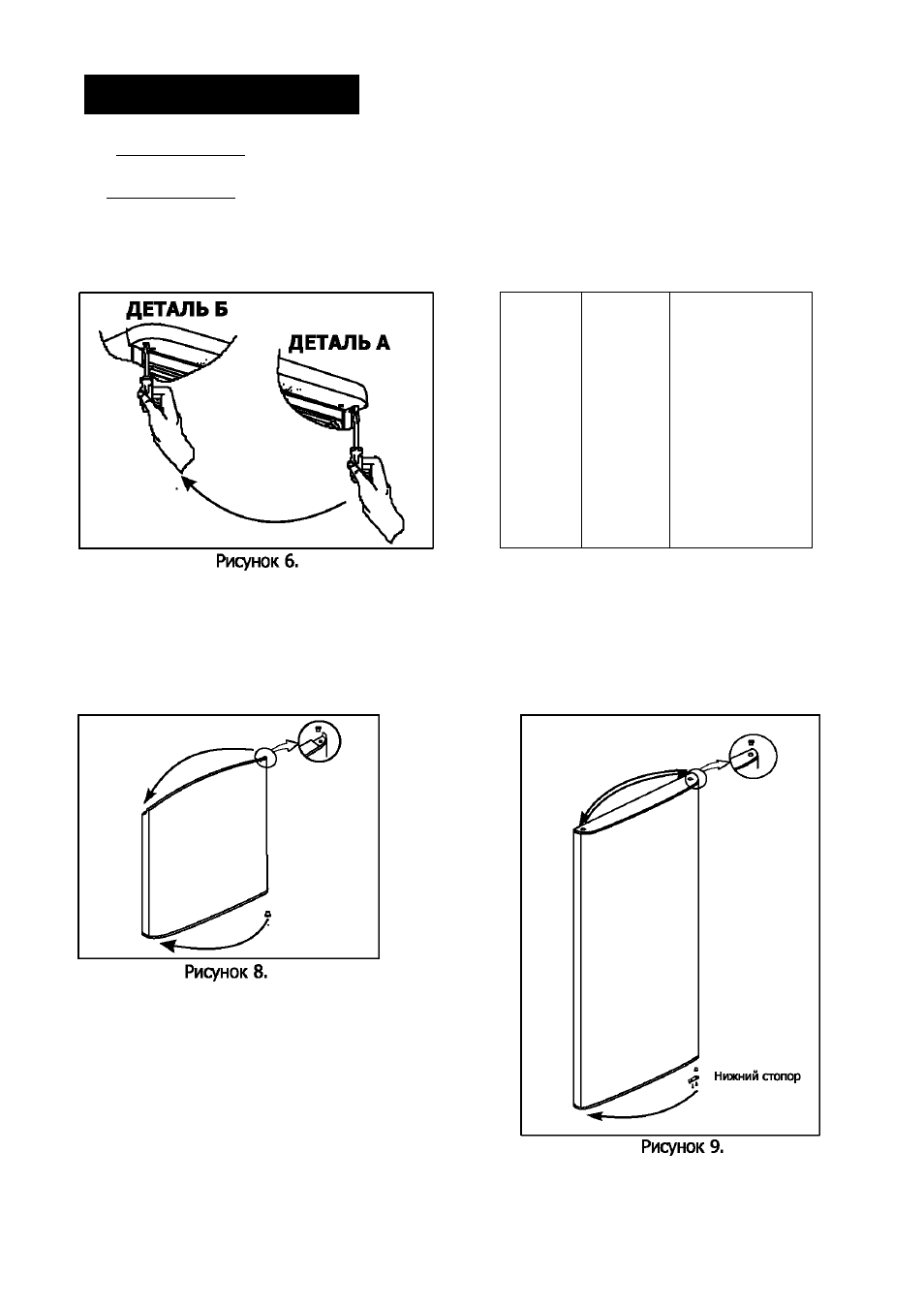

- Для модели 260: Открутите шпильку с правого верхнего шарнира (см. Рис. б/деталь А),
затем закрутите её на левом шарнире (Рис. б/деталь Б).
Для модели 345:Снимите две колпачка с главной панели. Открутите два винта,
фиксирующие верхний шарнир и снимите его. Переверните верхний шарнир и шпильку
верхнего шарнира и прикрутите шарнир с левой стороны. Вставьте два колпачка главной
панели в панель, поменяв их местами. Перенесите заглушки винта среднего шарнира на
правую сторону (Рис. 7).
1 ^
Колпачи шаеной панели
Рисунок 7.
5
- Снимите верхнюю и нижнюю втулки с правой стороны и вставьте их с левой стороны
(Рис. 8).
6 - С верхней стороны двери поменяйте местами втулку и колпачок втулки (дополнительно
прилагается в комплекте с документацией (Рис.9)). Снимите нижнюю втулку, нижний стопор
и перенесите их на левую сторону.
О
