ТЕХНИЧЕСКИЕ ДАННЫЕ
Собственная масса
Ширина покоса
Высота среза травы
Диаметр передних колее
Диаметр задних колес
Объем травосборни!
Двигатель (однофазный электрический)
Скорость работы двигателя (об/мин)
Уровень шума согласно директиве ЕЭС 2000/14/СЕ
Давление звукового излучения на оператора (ЕЭС 81/1051
Вибрация (ргЕМ 1033)

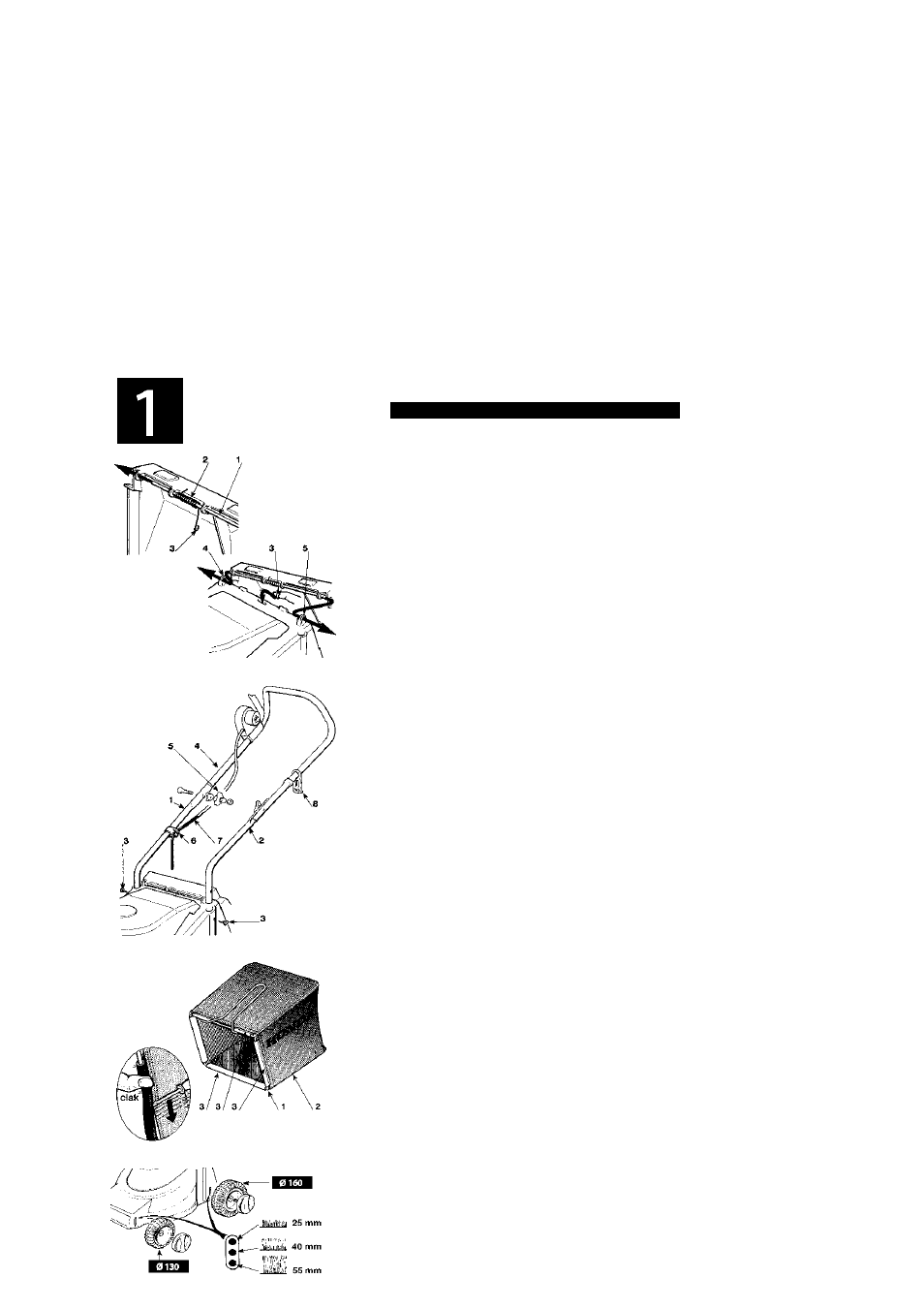

СБОРКА ГАЗОНОКОСИЛКИ
Установите защитный щиток: вставьте
спиц/
(1) и
пружину (2), как показано на рисунке. Сначала вставьте
спицу в правый паз (4). Затем вставьте петлю (3) пружины
в центральное отверстие. Затем вставьте
спиц/
в
левый паз (5).
Вставьте правую (1) и левую (2) части ручки в
соответствующие пазы и зафиксируйте их винтами (3).
Прикрепите верхнюю часть ручки (4) к нихсней с помои^ю
гаек (5) и болтов, как показано на рисунке. Установите
фиксатор провода (6) в указанную позицию. За/фепитв
шнур (7). На рисунке показано место, еде долхсен быть
установлен фиксатор (8) шнура питания.
Вставьте каркас (1) травосборника в травосборник (2) и
при помощи отвертки закрепите пластиковые профили
(3), как показано на рисунке.
Выберите нужную высоту (^еза травы и установите колеса,
используя соответствующие отверстия.
