Настенный кронштейн
Шаг 2. Установка вертикальных планок.
1. Положите мягкую пену на стол, который может выдержать вес целого телевизора во избежание
повреждения устройства. Положите телевизор на стол экраном вниз.
2. Выкрутите четыре винты из отверстий креплений настенного кронштейна на задней крышке ТВ.

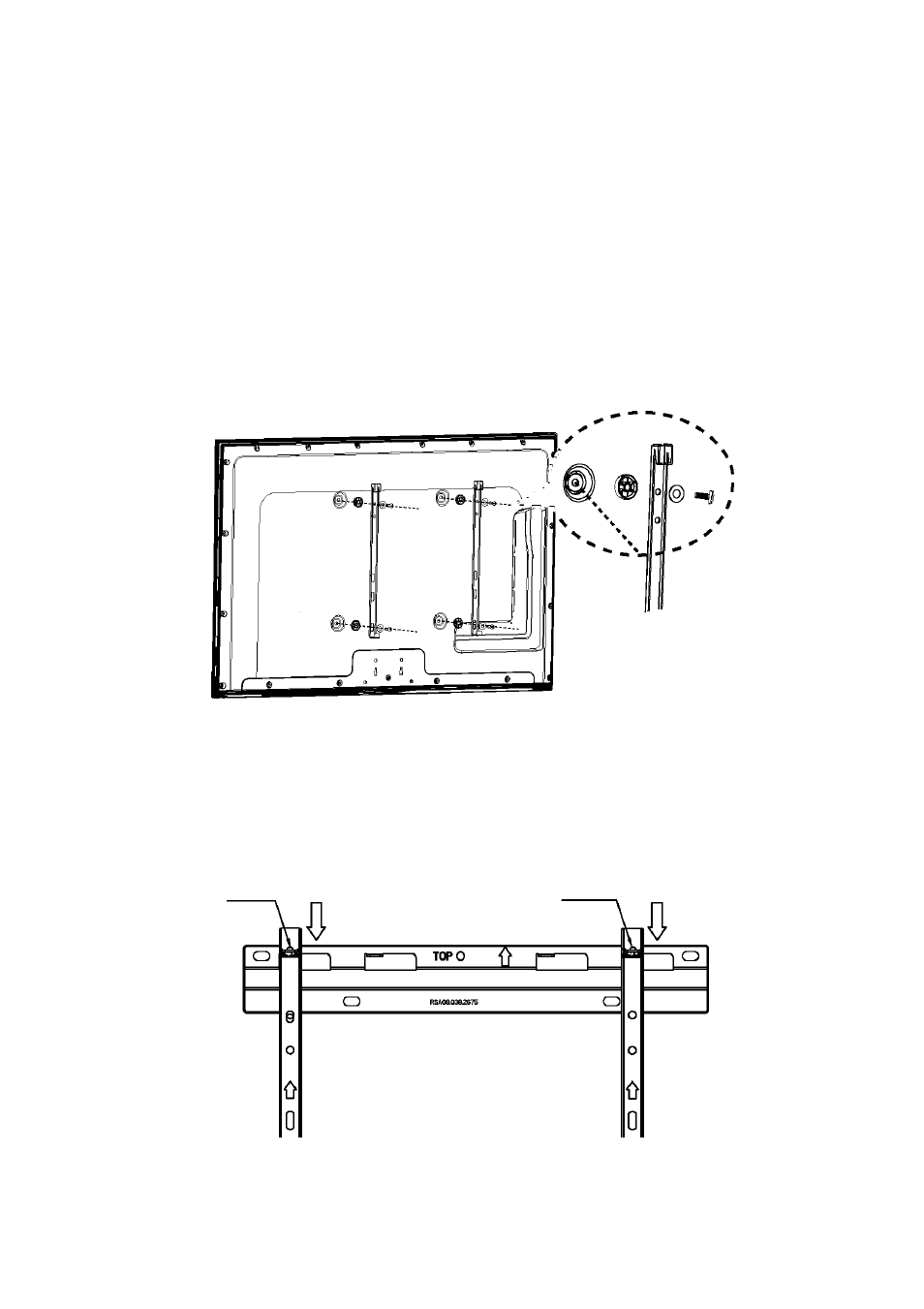

3. Прикрепите вертикальные лланки, как показано на рисунке ниже.
Очередность сборки:
а) Установите пробки на отверстиях задней крышки ТВ под крепление настенного кронштейна.
б) Положите вертикальные планки на пробки, как показано на нижеследующем рисунке.
в)
Вложите шайбы в соответствующие позиции. Выберите винты (М8х25 или М6х25) согласно
диаметру отверстий настенного кронштейна.
Шаг 3. Вешаем телевизор на стену.
Вставьте вертикальные планки в горизонтальную направляющую (см. стрелки на нижеследующем
рисунке) и сдвиньте их в сторону. Прикрутите два винта (М4х12) на верх каждой вертикальной планки
для ее надежной фиксации и во избежание ладения телевизора.
Винт
Винт
