ПОДСОЕДИНЕНИЯ

Примечание:

1. После подсоединения к стояночно-

мутормозуавтомобиля просмотр
видео изображения на дисплее бу­

дет возможным только после пол­

ной остановки автомобиля и вклю­

чения стояночного тормоза.

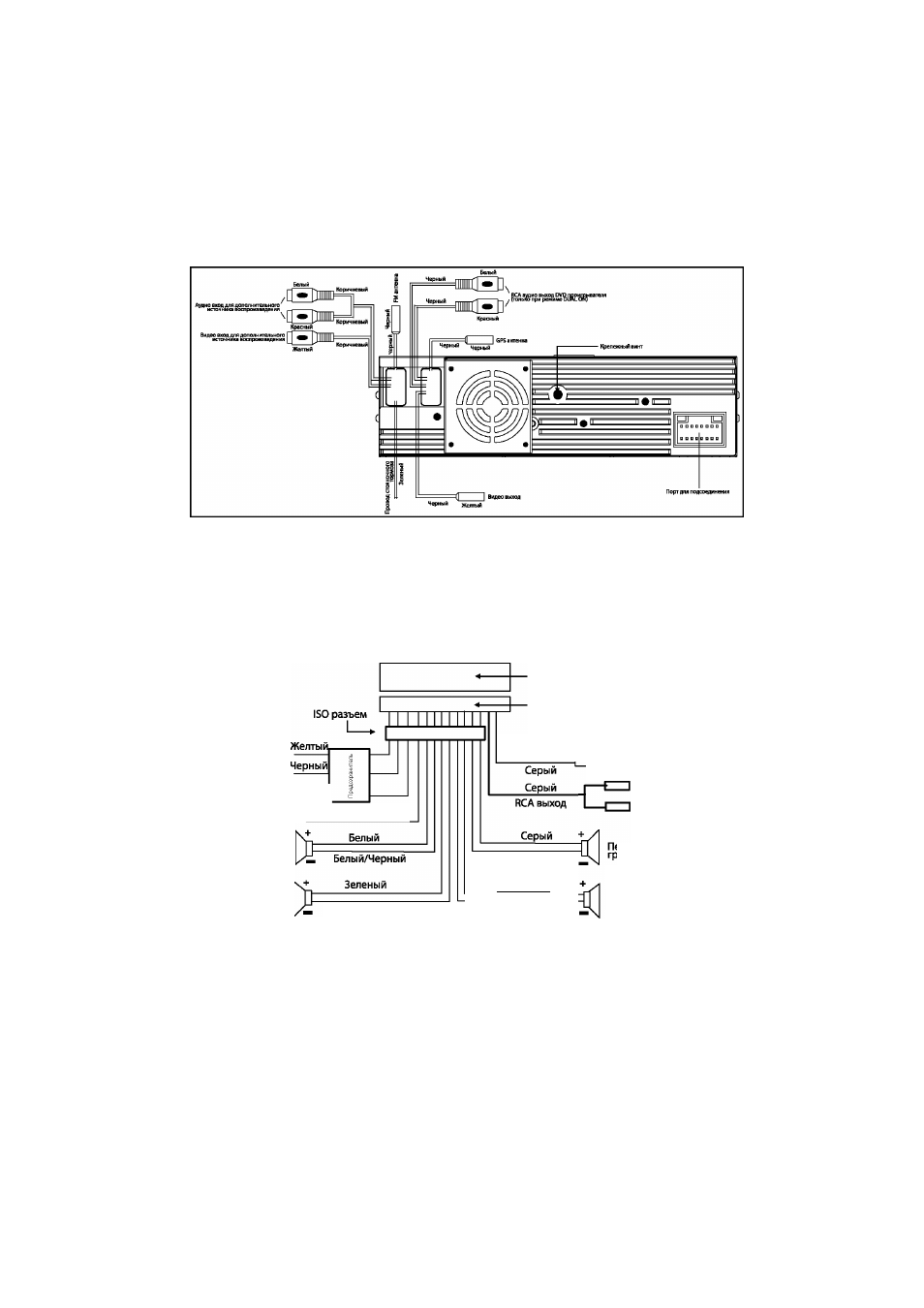

Схема подсоединений

2. Подсоединитеклеммузаземляю-

щего провода, который входит в
комплект, к крепежному винту ик«
клемме источника питания. Иначе
возможно возникновение неустой­
чивого изображения на экране.

Питание -нВ

Масса

Ключ зажигания

Линейный ВЫХОД.ДЛ

подключения сабву

Задний левый

громкоговоритель

Разъем для подсоединений (гнездо)

Разъем для подсоединений (штекер)

Управление антенной автомобиля Синий

Передний левый

громкоговоритель

Зеленый

Правый (Красный)

Левый (Белый)

Зеленый/Черный

Серый/Черный

фиолетовый

Фиолетовый/Черный

зреднии пр;

lOMKOrOBOpI

1

авыи

итель

Задний правый

громкоговоритель

Примечание:

1. Не устанавливайте переднюю панель,

пока все соединения не завершены.

2. Перед началом подсоединения убеди­

тесь, что напряжение в вашем автомо­
биле соответствует 12 В постоянного
тока с заземлением на минусе.

3. Не допускайте соединения между

проводами. Это может приве­
сти к короткомузамыканию при
включении аппарата и к выходу
из строя усилителя мощности.

4. Допускается использованиегром-

коговорителей только с номиналь­
ным сопротивлением 4 Ом.

-4-
