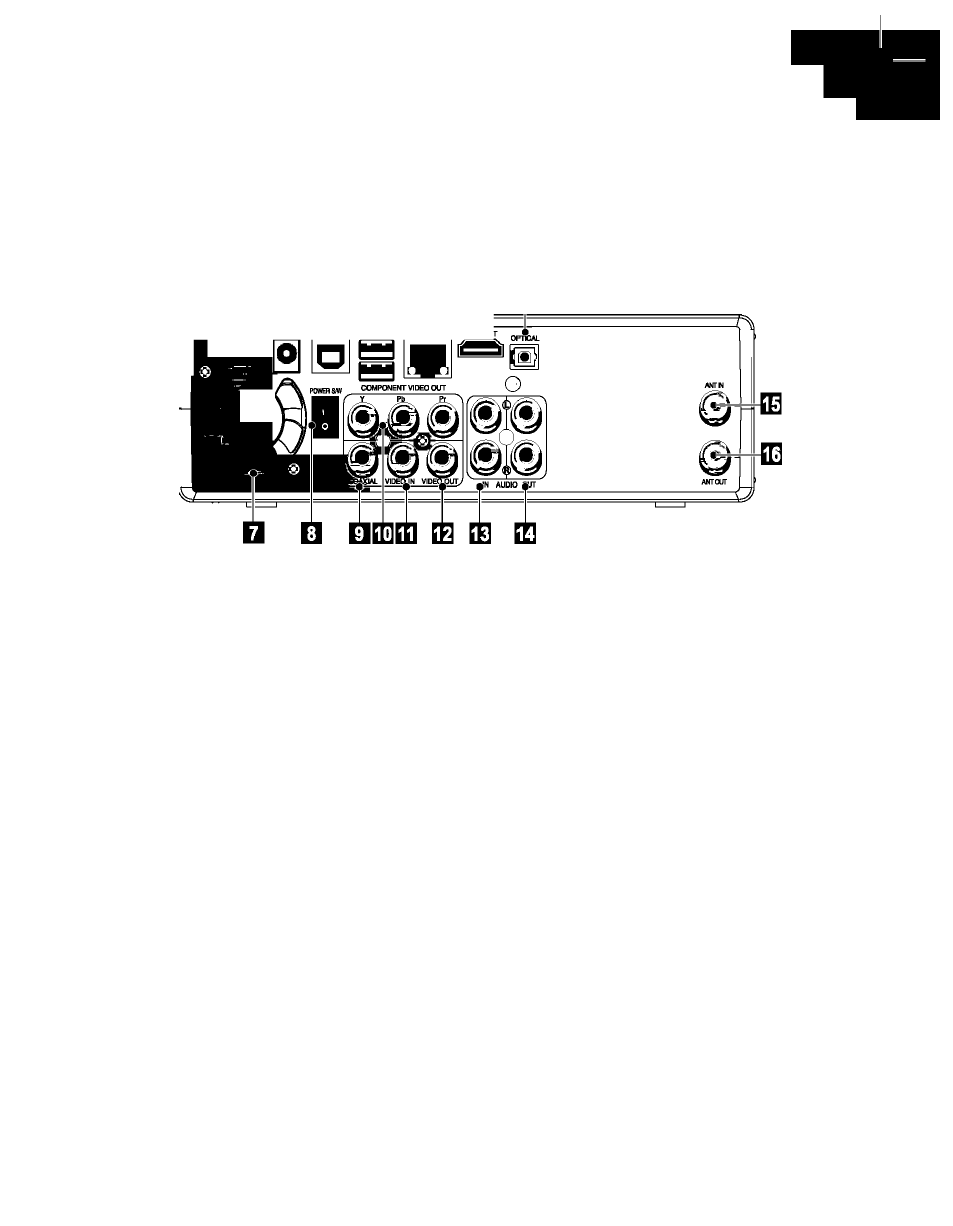

Управление и надписи
1
2
5
6
7
8
На задней панели-без
scart
(HMR-1100)
шлл
DC
IN (12V)
[Вход питания пост, тока (12 В)]
Для подключения кабеля адаптера
Порт USB PC
Для подключения Устройства к компьютеру,
чтобы можно было использовать это
Устройство в качестве внешнего жесткого диска
Порт USB HOST
Цифровой вход для подключения
USB-накопитепя (внешнего жесткого диска
с интерфейсом USB или флэш-карты).
Может использоваться в качестве порта для
подключения адаптера беспроводной связи.
Разъем LAN
Для подключения устройства к локальной
сети (LAN) с помощью сетевого кабеля
Выход HDMI OUT
Для соединения с входом HDMI телевизора
Выход OPTICAL
Для соединения с оптическим входом
цифрового усилителя
Вентилятор
Для охлаждения внутренних компонентов
POWER S/W
Сетевой выключатель для включения/
выключения питания устройства
9
10
11
12
13
И
15
16
Выход COAXIAL
Для соединения с коаксиальным входом
цифрового усилителя
Выход COMPONENT VIDEO OUT
Для соединения с компонентным
видеовходом телевизора
Вход VIDEO IN
Для соединения с композитным выходом
AV-устройства, напр., приставки спутникового
ТВ или видеомагнитофона
Выход VIDEO OUT
Для соединения с композитным видеовходом
телевизора
Вход AUDIO IN
Для соединения с аудиовыходом AV-устройства,
напр., приставки спутникового ТВ или
видеомагнитофона
Выход AUDIO OUT
Для соединения с аудиовходами (лев., прав.)
телевизора
Вход ANT IN
Для подключения внешней антенны
Выход ANT OUT
Для соединения с антенным входом телевизора
