JVC KD-LX10R - Инструкция (Страница 6)

ЭКСПЛУАТАЦИЯ РАДИО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

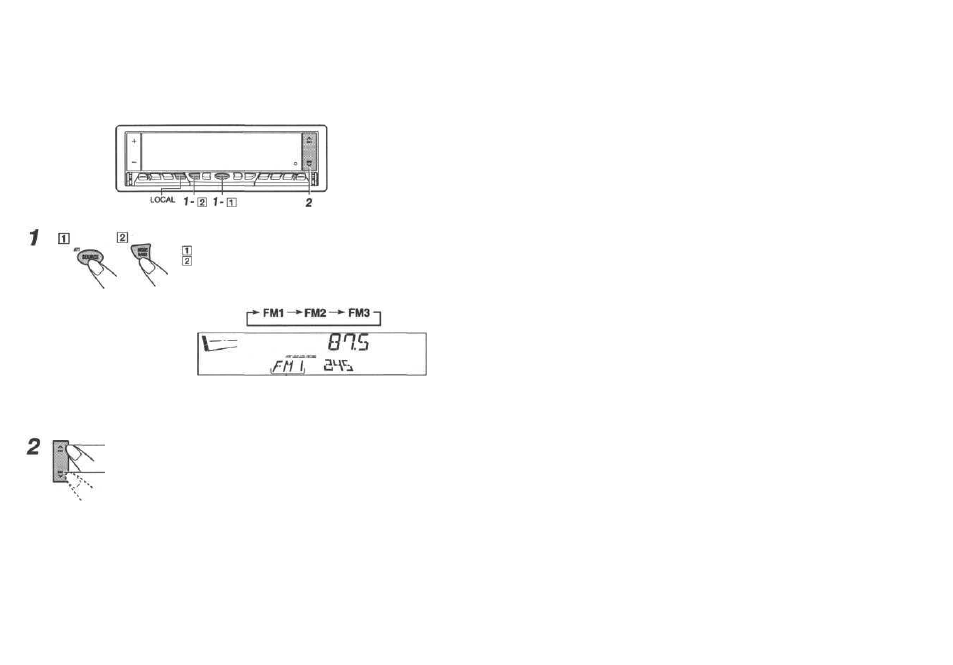

Прослушивание радио
Вы можете использовать ручной или автоматический поиск для настройки на определенную станцию.
Автоматический поиск станции: Автоматический поиск
MODE BAND
Для выбора «FM» или «AM» нажмите кнопку SOURCE (ATT).
При необходимости для выбора диапазона FM (FM1, FM2
или FM3) нажмите и удерживайте кнопку MODE BAND (РЕ-
ЖИМ ДИАПАЗОН).
Каждый раз при нажатии кнопки диапазон изменяется в сле-
дующем порядке:
Появляется выбранный диапазон.
Примечание:
У этого ресивера имеется три FM-диапазона (FM1, FM2u FM3). Для прослушивания FM-радиовещания вы можете
использовать только один из них.
Для поиска станций на
более высоких частотах
Для поиска станций на
более низких частотах
Начало поиска станции.
При приеме станции поиск прекращается.
Для прекращения поиска до того, как станция была принята, нажмите ту же кнопку,
что была нажата для начала поиска.
Для настройки только на FM-станции с сильным сигналом
Эта функция работает только при поиске станций FM-диапазона, включая установку SSM (см.стр.8)
1 Нажмите кнопку MODE BAND. В нижней части экрана дисплея появится сообщение «MODE», и кнопка-
ми с номерами можно будет воспользоваться как различными функциональными кнопками.
2 Нажмите кнопку LOCAL (ЛОКАЛЬНЫЙ), в то время как сообщение «MODE» еще находится на экране
дисплея, и индикатор LOCAL загорится на дисплее.
Каждый раз при нажатии кнопки, индикатор LOCAL попеременно загорается и гаснет.
АУДИО УСИЛИТЕЛЬ
Максимальная выходная мощность
Передние: 45 Вт на канал
Задние: 45 Вт на канал
Непрерывная выходная мощность (RMS):
Передние: 17 Вт на канал при 4 Ом, от 40
до 20 000 Гц при общем гармоническом
искажении не более 0,8%.
Задние: 17 Вт на канал при 4 Ом, от 40 до
20 000 Гц при общем гармоническом ис-
кажении не более 0,8%
Сопротивление нагрузки: 4 Ом (допускает-
ся от 4 до 8 Ом)
Регуляторы тембра
Низкие: ± 10 дБ при 100 Гц
Высокие: ± 10 дБ при 10 кГц
Диапазон частот: от 40 до 20 000 Гц
Отношение сигнал/шум: 70 дБ
Уровень выходного сигнала/Сопротивление:
2,0
В/20 кОм
Выходное сопротивление: 1 кОм
ТЮНЕР
Частотный диапазон
FM: от 87,5 до 108,0 МГц
AM: (MW) от 522до 1620 кГц
(LW) от 144 до 279 к Гц
[FM Тюнер]
Чувствительность: 11,3 дБф (1,0 мкВ/75
Предельная ч)
50 дБ чувствительность затухания: 16,3 дБф
(1,8мкВ/75Ом)
Альтернативная избирательность каналов
(400 кГц): 65 дБ
Диапазон частот: от 40 до 15 000 Гц
Стереоразделение: 30 дБ
Коэффициент затухания: 1,5 дБ
[MW Тюнер]
Чувствительность: 20 мкВ
Избирательность: 35 дБ
[LW Тюнер]
Чувствительность: 50 мкВ
ПРОИГРЫВАТЕЛЬ КОМПАКТ-
ДИСКОВ
Тип: Проигрыватель компакт-дисков
Система определения сигнала: Неконтакт-
ный оптический датчик (полупроводнико-
вый лазер)
Число каналов: 2 канала (стерео)
Диапазон частот: от 5 до 20 000 Гц
Динамический диапазон: 96 дБ
Отношение сигнал/шум: 98 дБ
Коэффициент детонации: Ниже предела
измерений
ОБЩИЕ
Требования к питанию
Рабочее напряжение: 14,4 В постоянное
напряжение (допускается от 11 до 16 В)
Система заземления: минус на массе
Допустимый рабочий диапазон температур:
от О °С до +40 "С
Размеры (ШхВхД)
Установочные размеры: 182 х 52 х 160 мм
Размеры панели: 188 х 58 х 8 мм
Вес: 1,7 кг (не включая дополнительные ак-
сессуары)
Характеристики и дизайн могут быть изменены
без уведомления.
55
Выберите диапазон.
