РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И РАЗЬЕМОВ
ПЕРЕДНЯЯ ПАНЕЛЬ
*
t
l
c
\
1
AI
5
6 7 8 9
10 11
1. POWER - кнопка включения/ выключения
2. 1-MIC-2 - гнезда для подключения мик
рофонов
3. 1-MIC VOL-2 - регуляторы громкости
микрофонов
4. Загрузочное устройство (лоток)
5. PREV - кнопка перехода назад
6. NEXT - кнопка перехода вперед
7. LR - кнопка переключения режимов ка
налов
8. STOP - кнопка прекращения воспроиз
ведения
9. PLAY/PAUSE- кнопка воспроизведе-
ния/временного прекращения воспроизве
дения
10. 4
o
PEN/CLOSE - кнопка выдвижения
лотка для загрузки дисков
11. Дисплей

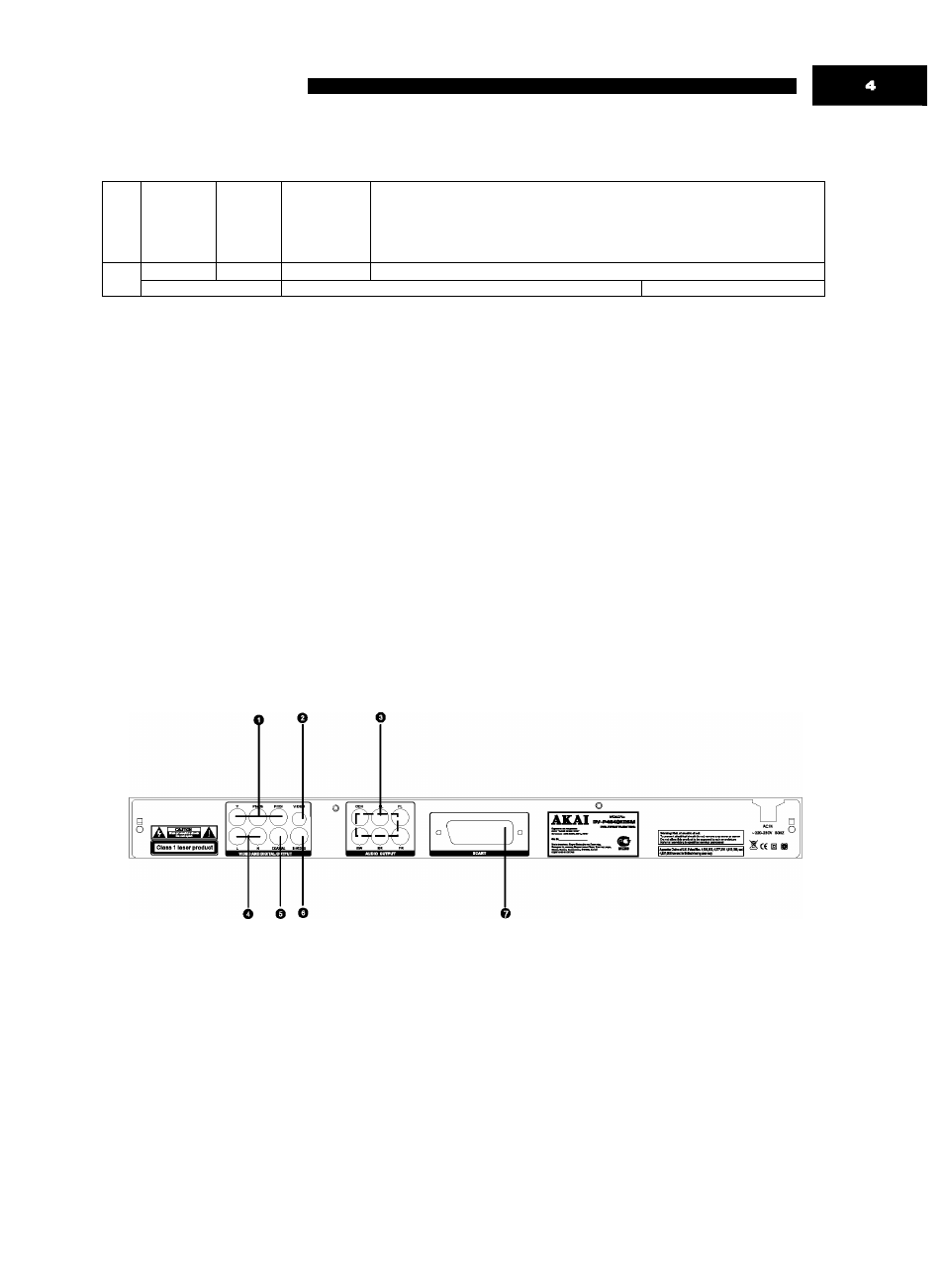

ЗАДНЯЯ СТЕНКА
1. Y РЬ/СЬ Рг/Сг - видео выходы компо
нентных сигналов
2. VIDEO - композитный видео выход
3. CEN SL FL SW SR FR - аудио выходы
5.1 каналов
4. L R- аудио выходы левого, правого ка
налов
5. COAXIAL - коаксиальный цифровой ау
дио выход
6. S -VIDEO - видео выход S-VIDEO
7. SCART- выход SCART
