УСТАНОВКАМ ИЗВЛЕЧЕНИЕ РЕСИВЕРА
Порядок установки и извлечения реси
вера

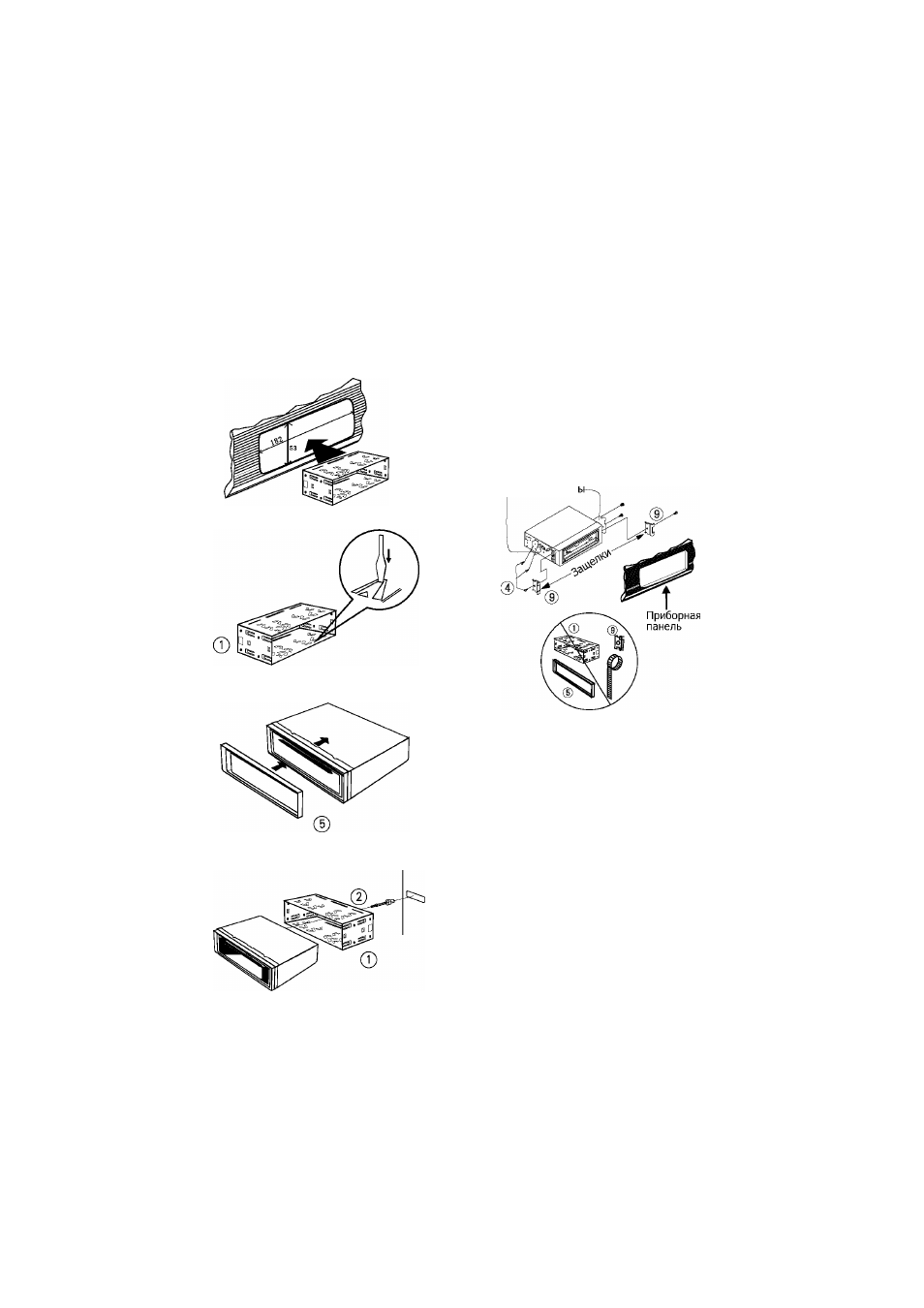

Установка ресивера
Метод 1. Стандартный монтаж
на передней панели.
©
1. Установите монтажную раму в гнездо.
2. При необходимости отогните «язычки»
для лучшего крепежа.
3. Защелкните обрамление передней па
нели в его креплениях.
4. Вставьте аппарат в монтажную раму до
щелчка фиксаторов. Для крепления
аппарата в задней части используйте
планку (входит в комплект) и винт. Со
ответствующее отверстие с резьбой
имеется на задней стенке аппарата.
Метод 2. Установка при по
мощи кронштейнов.
,—Кронштейн
1.
Отсоедините винты защелок по обе
стороны ресивера и снимите защелки
2.
Выберите позицию, при которой вин
товые отверстия кронщтейнов, за
крепленных в автомобиле, и винтовые
отверстия ресивера выровняются, и
зафиксируйте положение при помощи
2-х винтов с каждой стороны.
Примечание:
Обрамление «5», защелки «9» и установоч
ная рама «1» не используются при этом ме-
тодеустановки.
-
17
-
