Встроенная установка

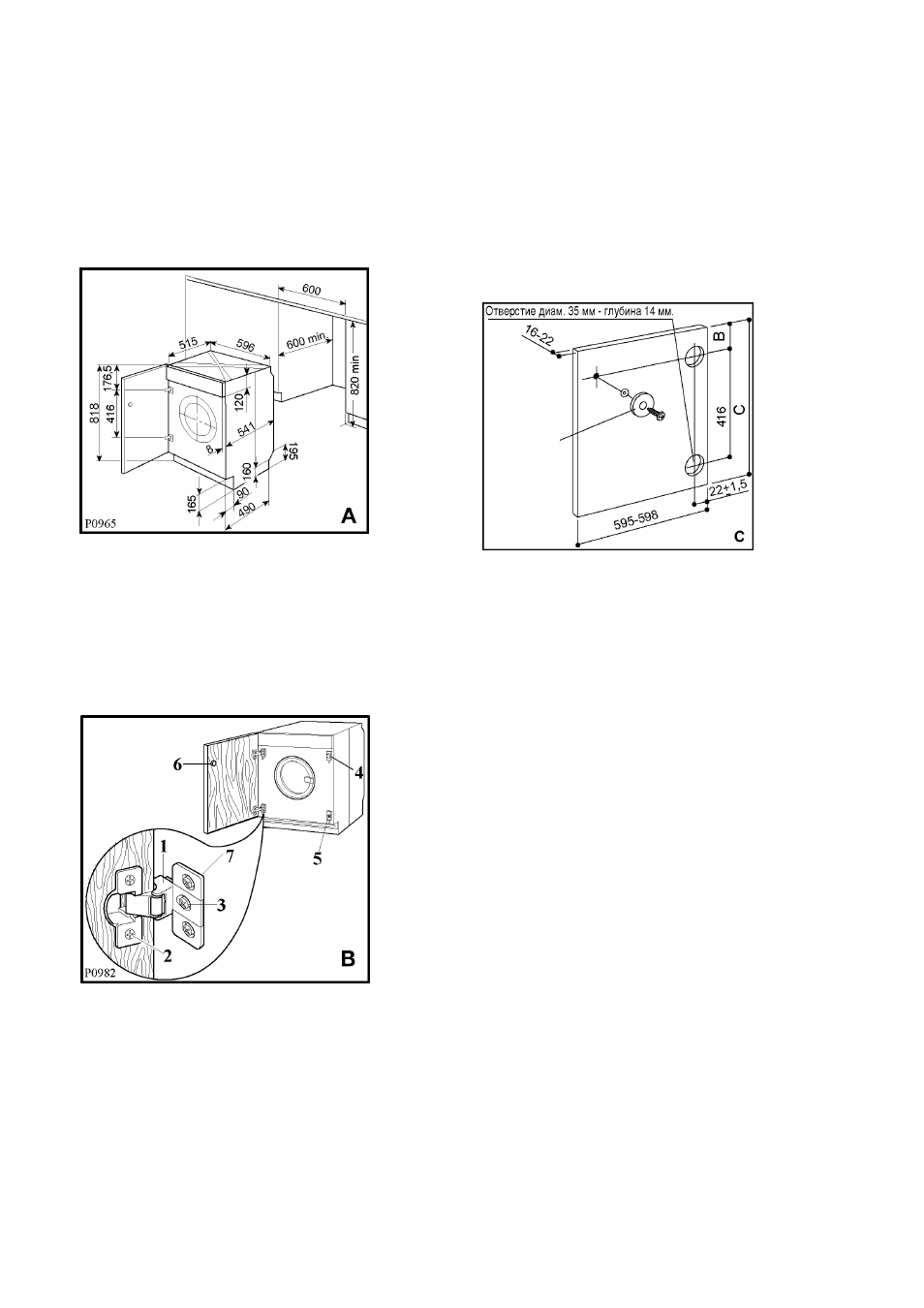

Данная стиральная машина может встраиваться
в кухонную мебель. Размеры ниши для машины
и размеры самой машины указаны на рис. А.
а ) Дверь
Размеры должны быть следующими:
- ширина 595-598 мм
- толщина 16-22 мм
Высота (С - рис. С) не указывается, так как
зависит от высоты плинтуса мебели.
Подготовка и установка двери
Машина предназначена для установки двери,
открывающейся справа налево.
В этом случае достаточно установить на
машине, на предусмотренной высоте, петли (1),
а на двери - ответную часть магнита (6),
входящего в комплект машины (рис. В)
б) Петли
Для установки петель достаточно подготовить
два отверстия (диам. 35 мм, глубина 14 мм) на
внутренней части двери.
Расстояние между двумя отверстиями должно
быть 416 мм.
Расстояние (В), отсчитанное от нижней части
столешницы до центра верхнего отверстия,
равно 178 мм.
Это не обязательное условие , так как
необходимо учитывать также и расположенную
рядом мебель. Регулировка высоты мебели +/-
3,5 мм возможна при помощи петель.
Необходимые размеры указаны на рис. С.
Закрепите петли на двери шурупами (2 - рис. В).
в ) Установка двери
Закрепите петли на машине винтами (3 - рис. В)
М5х9, входящими в комплект машины.
Петли можно регулировать для компенсации
разницы в толщине двери. Для наилучшего
выравнивания двери необходимо
отрегулировать петлю (1), отвинтив винты (3).
