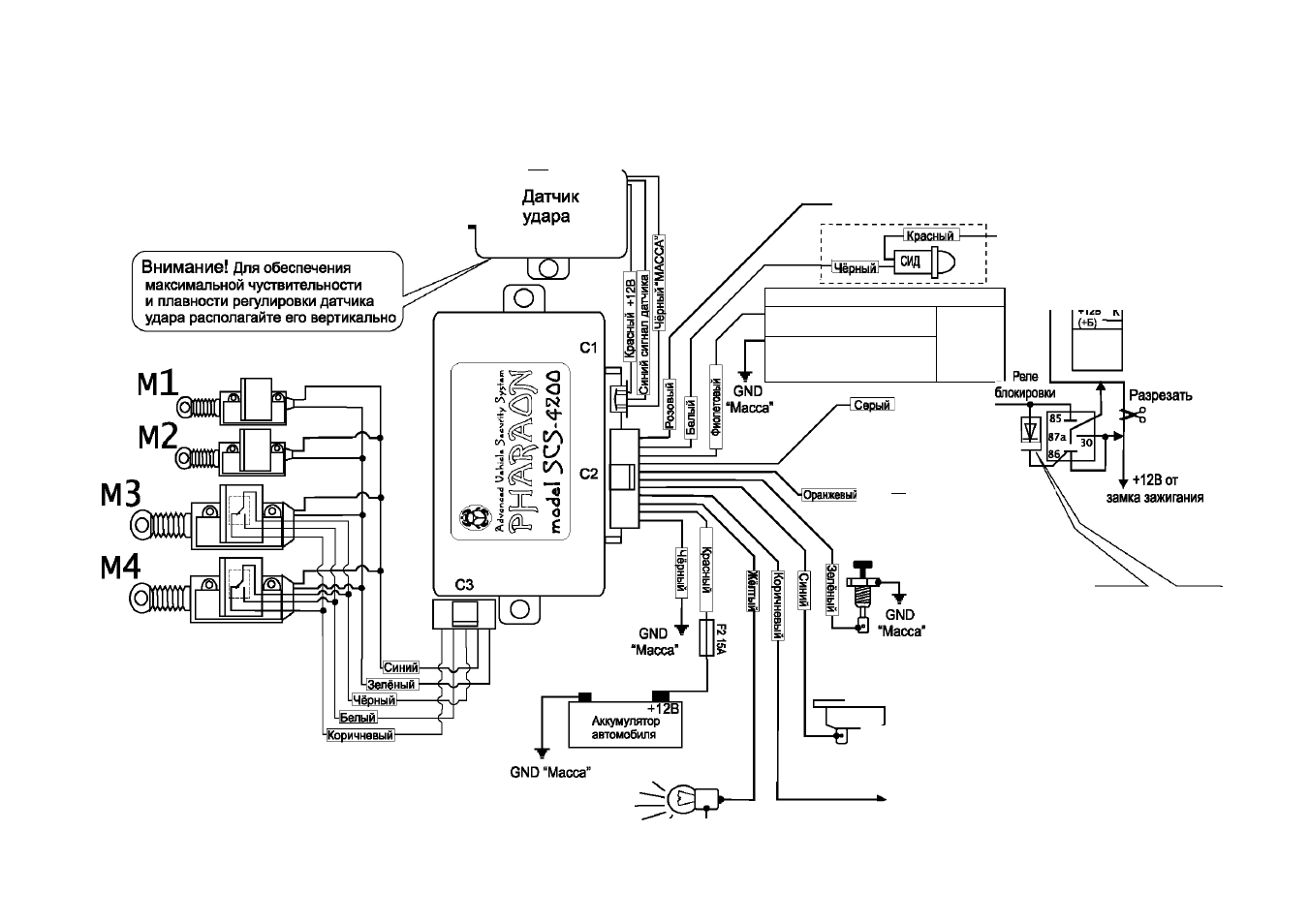

Схема подключения PHARAON SCS-4200
roн
н
Регулятор чувствительности ]
1^атчика удара
М1; М2 - двухлроводные замки
М3; М4 - пятипроводные мастер замки.
(Возможно применение одного или
более мастер замков. Замки не входят
в базовый комплект).
Пунктиром обозначены датчики
положения замков.
(Сирена может не входить в комплект)
г1 Красный 1------
1
Сирена
Выход для подключения пейджера +12В ЗА
+12В от аккумулятора
Катушка зажигания
-•-12В от замка зажигания
(Подключить к проводу на
—I ^ замке зажигания где присутствует
—^^-1-12 Вольт при включенном зажигании
и это напряжение не должно пропадать
при включении стартера)
Отрицательный триггер
двери (большинство автомобилей)
Цвета и назначение проводов разъёма СЗ соответствуют
цветам и назначению проводов стандартного комплекта ЦЗ:
Синий - силовой провод ‘‘открыть” на все замки
Зелёный - силовой провод ‘закрыть” на все замки
Чёрный - ‘Масса” для датчиков на мастер замки
Белый - "Открьп-ь” сигнал управления с датчиков мастер замков
Коричневый - "Закрыть’ сигнал управления с датчиков мастер замков
Положительный триггер
двери (для автомобилей ГАЗ; FORD)
Т
+12В от аккумулятора
Габаритные оти ~
^
"^GND “Масса”
Выход управления (-500мА)
на реле соленоида багажника
UI
п
UI
I
N1
О
О
Диод может быть установлен на
колодке репе или внутри самого
репе.
Внимание! Обязательно
подключайте 86 контакт реле к
-1-12 В, а 85 контакт к выходу
сигнализации. Будто внимательнее
и при подключениидрутх реле.
Обратное включение реле приводит
к выходу из строя основного блока
сигнализации или к короткому
\^мыканию.
у
С1.
<
о
Т“
КЛ
о
2
*.
-<
V/1
