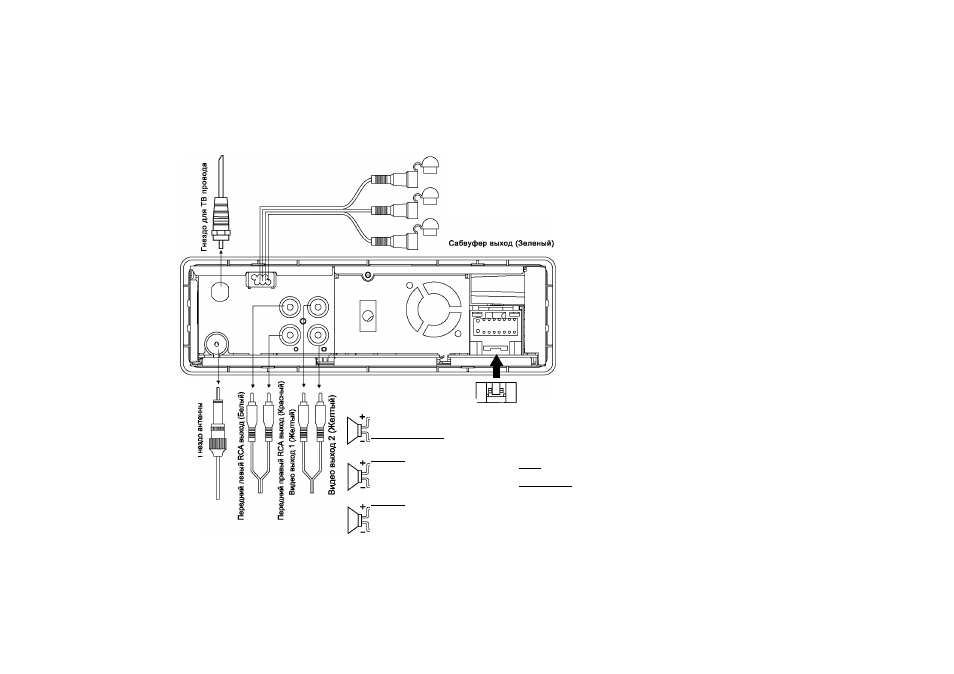

ПОДСОЕДИНЕНИЯ
Левый RCA выход (Белый)
Правый RCA выход (Красный)
Задний правый громкоговоритель
«+»(Фиолетовый)
Задний правый громкоговоритель
«-»(Фиолетовый/черный)_________
Примечание:
После по,цсое,цинения к стояночному тор
мозу, в^цео изобра:жение на дисплее бу
дет возмо:жно просмотреть только после
остановки автомобиля. Иначе, на,цисплее
появится на,дпись ^ATTENTION NOW IS
DRIVING», сообщающая о невозможности
просмотра изобра:жения во время движе
ния автомобиля.
Передний правый громкоговоритель
«+»(Серый)_______________________
Передний правый громкоговоритель
(Серый/черный)
Передний левый громкоговоритель
«+»(Белый)______________________
Питание В + (Желтый)
Масса В - (Черный)
Зажигание (Красный)
К управлению выдвижением антенны
(Синий)_______________________
К стояночному тормозу
(Розовый/Черный)
Задний левый громкоговоритель
«+»(Зеленый)
Передний левый громкоговоритель
(Белый/Черный)
Задний левый громкоговоритель
«-»(Зеленый/Черный)
