возможность УСТАНОВКИ плиты в КУХОННОЙ МЕБЕЛИ
При установке плиты в составе кухонной
мебели необходимо выдержать размеры,
показанные на рис. 28.
Когда
плита
устанавливается
в
соответствии с требованиями класса 2,
подкласса 1 (т.е. как встроенный элемент
мебели), используйте для подключения
газа только гибкие металлические трубки,
соответствующие действующим в стране
правилам.
рис. 28
о о
о
100
• •••
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Эта плита рассчитана на однофазное
напряжение 230 В.
Перед тем, как приступить к подключению,
убедитесь в том, что мощности сети,
поступающей
в
дом
пользователя,
достаточно для нормальной работы плиты
(см. табличку с техническими данными).
Необходимо
заземлить
плиту
в
соответствии с действующими правилами,
используя сетевую розетку надлежащего
типа.
После установки плиты на место разъем
универсального
переключателя,
используемый для подключения плиты к
сети, должен быть легко доступен. Плита
поставляется без шнура питания, поэтому
вам придется подсоединить к плите шнур
с вилкой, рассчитанной на нагрузку,
обозначенную в табличке с заводским
номером плиты. Эту вилку следует подклю
чать к розетке соответствующего типа.
Если
вы
хотите
подключить
плиту
непосредственно к сети, то вам нужно
установить
между
плитой
и
сетью
универсальный
переключатель
с
минимальным
расстоянием
между
контактами 3 мм, соблюдая при этом
действующие правила. Фазовый провод в
коричневой оплетке, который выходит из
распределительной коробки плиты, всегда
должен быть подключен к фазе сети. Шнур
питания должен быть расположен так,
чтобы его температура нигде не превышала
окружающую температуру более чем на
50°С.
Если возникает необходимость замены
шнура, то нужно помнить, что желто
зеленый провод заземления примерно на 2
см длиннее фазового и нейтрального

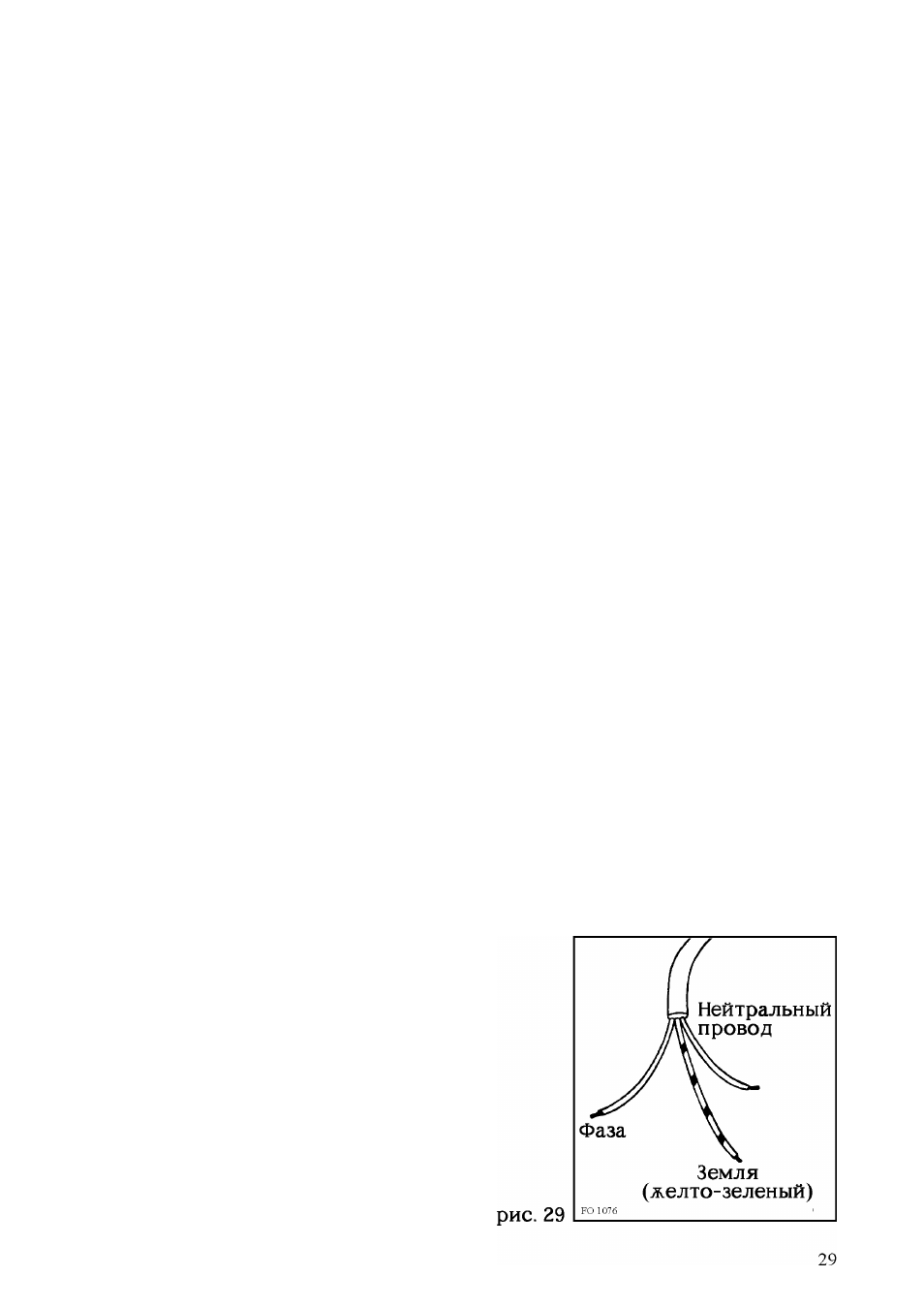

проводов (рис. 29).
После подключения плиты к электросети
проверьте
работу
нагревательных
элементов в течение примерно 3 минут,
чтобы убедиться в том, что они работают
нормально.
Изготовитель не несет ответственности в
тех случаях, когда не соблюдены меры
безопасности.
