DS В-075,095,125,185LHf1 ) 2006.1 .4 2:1 9 AM °| 4

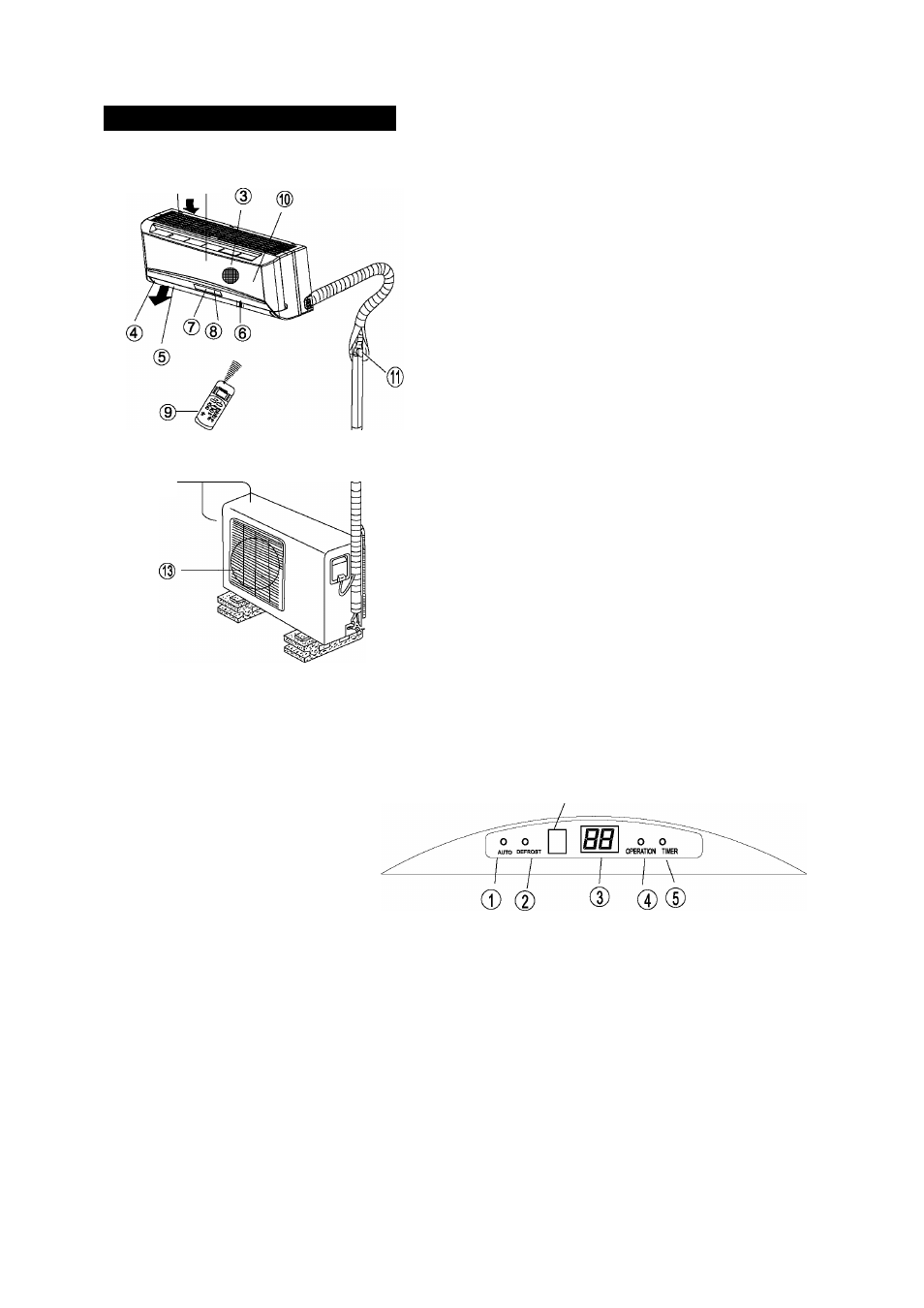

2. Спецификация деталей.
■ Внутренний блок,
@ Ф
■ Внешний блок:
Внутренний блок.
1. Передняя панель.
2. Вентиляционное входное отверстие.
3. Воздушный фильтр.
4. Вентиляционное выходное отверстие.
5. Горизонтальный нагревательный элемент.
6. Вертикальные ламели.
7. Дисплей.
8. Датчик приема сигнала с пульта управления.
9. Пульт дистанционного управления.
10. Кнопка ручного управления.
Внешний блок:
11. Соединительный шланг, шланг вывода воды.
12. Вентиляционные входные отверстия (боковые и
задние).
13. Вентиляционное выходное отверстие.
При включении режима защиты индикатор работы
начинает мигать.
Примечание: Все рисунки в инструкции даны для
объяснительных целей. Они могут
отличаться от приобретенного Вами
изделия (в зависимости от моделей).
■ Индикаторы работы на дисплее внутреннего блока.
Дисплей внутреннего блока будет выглядеть как на одной из приведенных ниже картинок:
(Signal receptor Signal receptor
“
□
■FROST I ___ I OPERATION TIMER
Ф
Ф
® ® ®
1. AUTO индикатор. Данный индикатор горит при работе кондиционера в режиме AUTO.
2. DEFROST индикатор. (Только для моделей с охлаждением и обогревом). Индикатор горит, когда
кондиционер начинает автоматическое размораживание или когда в
режиме обогрева активирована функция контроля теплого воздуха.
3. TEMPERATURE индикатор. Показывает выбранный температурный режим во время работы
устройства.
4. OPERATION индикатор. Данный индикатор загорается при включении прибора и горит все время
его работы.
5. TIMER индикатор. Данный индикатор загорается при включении/выключении таймера.
4
