Изменение направления
открытия дверей
Перед выполнением нижеописанных операций снять
штепсель из розетки.
Удалить вентиляционную решетку (В).
Удалить нижний шарнир (Е).
Освободить нижнюю дверь от промежуточното
шарнира (Н) и удалить этот последний.
Освободить верхнюю дверь от пальца (5).
Отвинтить палец и завинтить ето в шарнир,
расположенный на противоположной стороне
прибора.
Установить верхнюю дверь и промежуточный
шарнир на противоположную сторону.
Установить нижнюю дверь и нижний шарнир (Е) на
противоположную сторону.
Удалить затлушку (Е) с вентиляционной решетки (В)
и установить ее на противоположную сторону.
Снова установить вентиляционную решетку (В) на
прибор.
Внимание!
После изменения направления открытия дверей
проверить прилетание их уплотнения к шкафу. При
низких температурах окружающей среды (например,
зимой) может быть, что уплотнение не приллетает
терметично к шкафу. Герметичность
восстанавливается самостоятельно через некоторое
время. Процесс восстановления терметичности
может ускоряться путем разотрева уплотнения
феном.

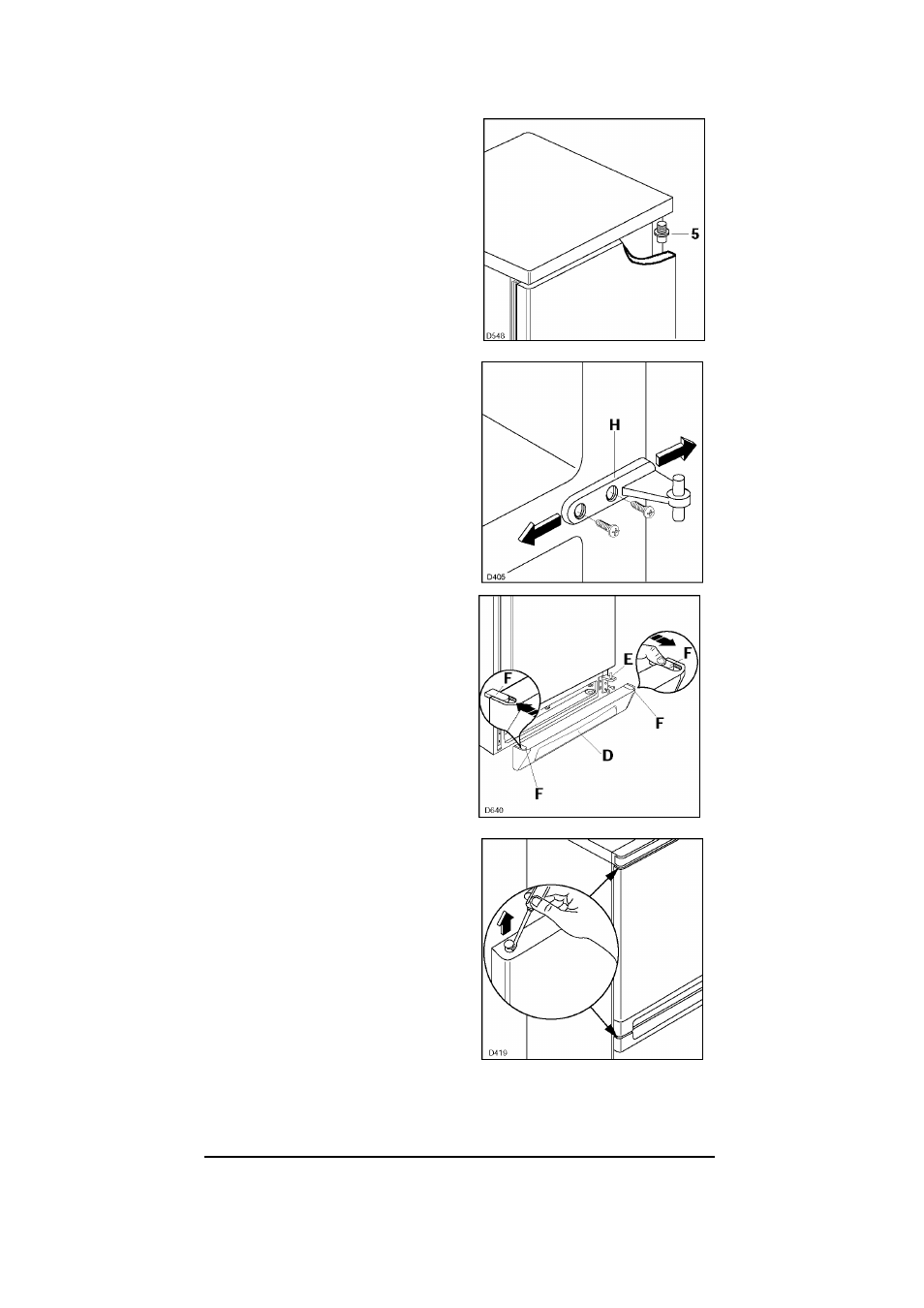

Рис. 3
Рис. 4
Рис. 5
Рис. 6
_______ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Технические данные указаны на паспортной табличке, расположенной во внутренней части
прибора, слева.
