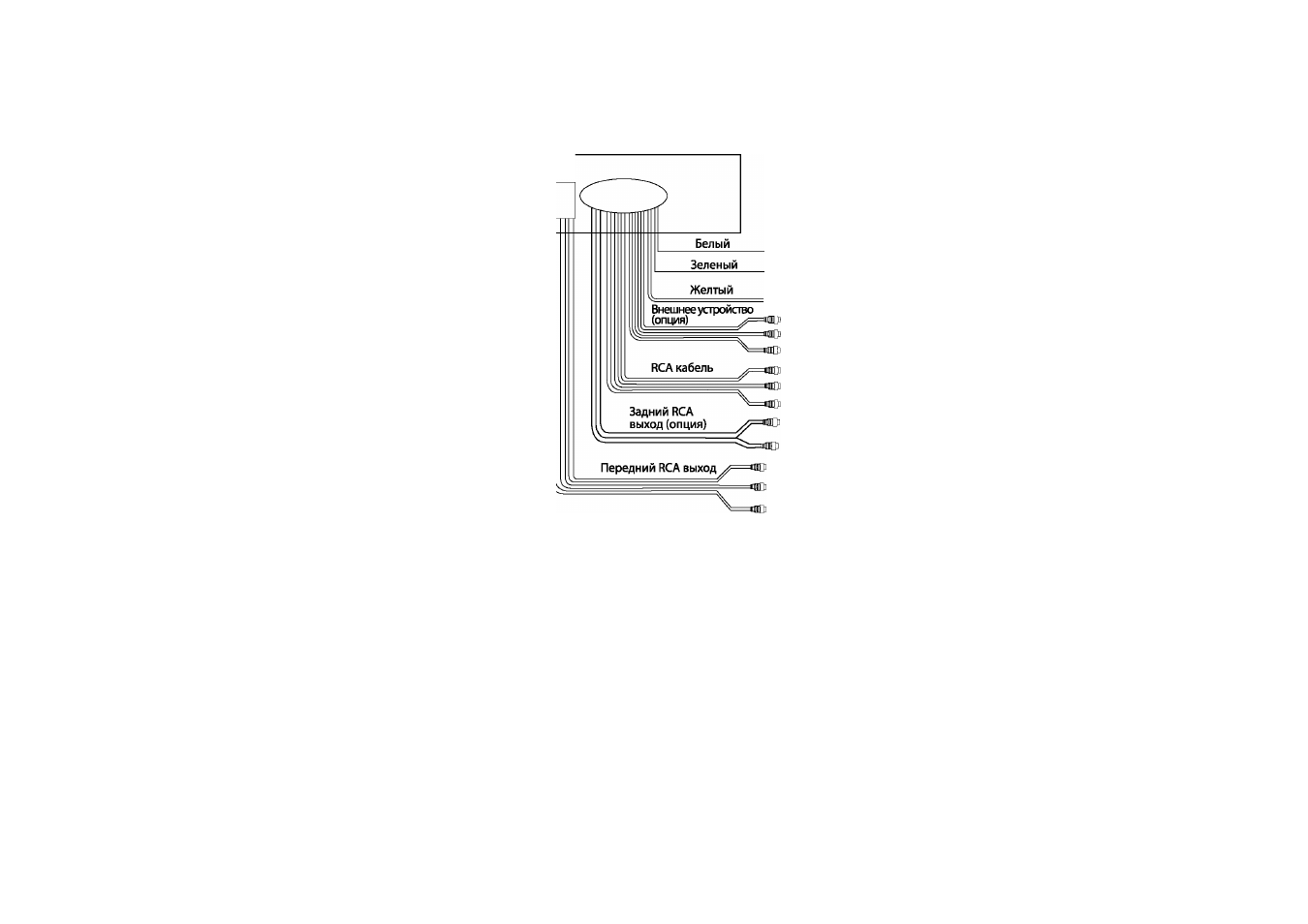

Основной корпус
о
Гнездо
антенны
ISO разьём
Вход
ТВ антенны
Зажигание В+
(Красный)
Питание В +
(Желтый)
Масса В -
(Черный)
К управлению
выдвижением
антенны (Синий)
о.
g
о.
предохранитель
Передний левый громко
говоритель «+»/«-»
Задний левый громко
говоритель «ч-»/«-»
Белый
Белый/Черный
Зеленый
(Только для линейного RCA выхода)
Управление отображением
от камеры заднего вида В+ 12В
К стояночному тормозу В-
QO Вход камеры заднего вида
Видео вход (Желтый)
Вход правого канала (Красный)
Вход левого канала (Белый)
Сабвуфер (Серый)
Видео выход 2 (Желтый)
Коаксиальный вьовэд (Коричневый)
Задний правый
RCA выход (Красный)
Задний левый
RCA выход (Белый)
Передний правый
RCA выход (Красный)
Видео выход 1 (Желтый)
Передний левый
RCA выход (Белый)
О
о
о
Серый
Серый/Черный
Фиолетовый
Зеленый/Черный Фиолеювый/черный
Передний правый
громкоговоритель «ч-»/«-»
Задний правый
громкоговоритель «ч-»/«->
Примечание:
Провод стояночного тормоза В- должен
быть обязательно подсоединен к дат
чику ручного тормоза, чтобы просмат
ривать видео изображение на дисплее.
Иначе на дисплее появится сообщение
«PARKING BRAKE», сообщающее о не
возможности просмотра изображения.
