ПОРЯДОКУСТАНОВКИ

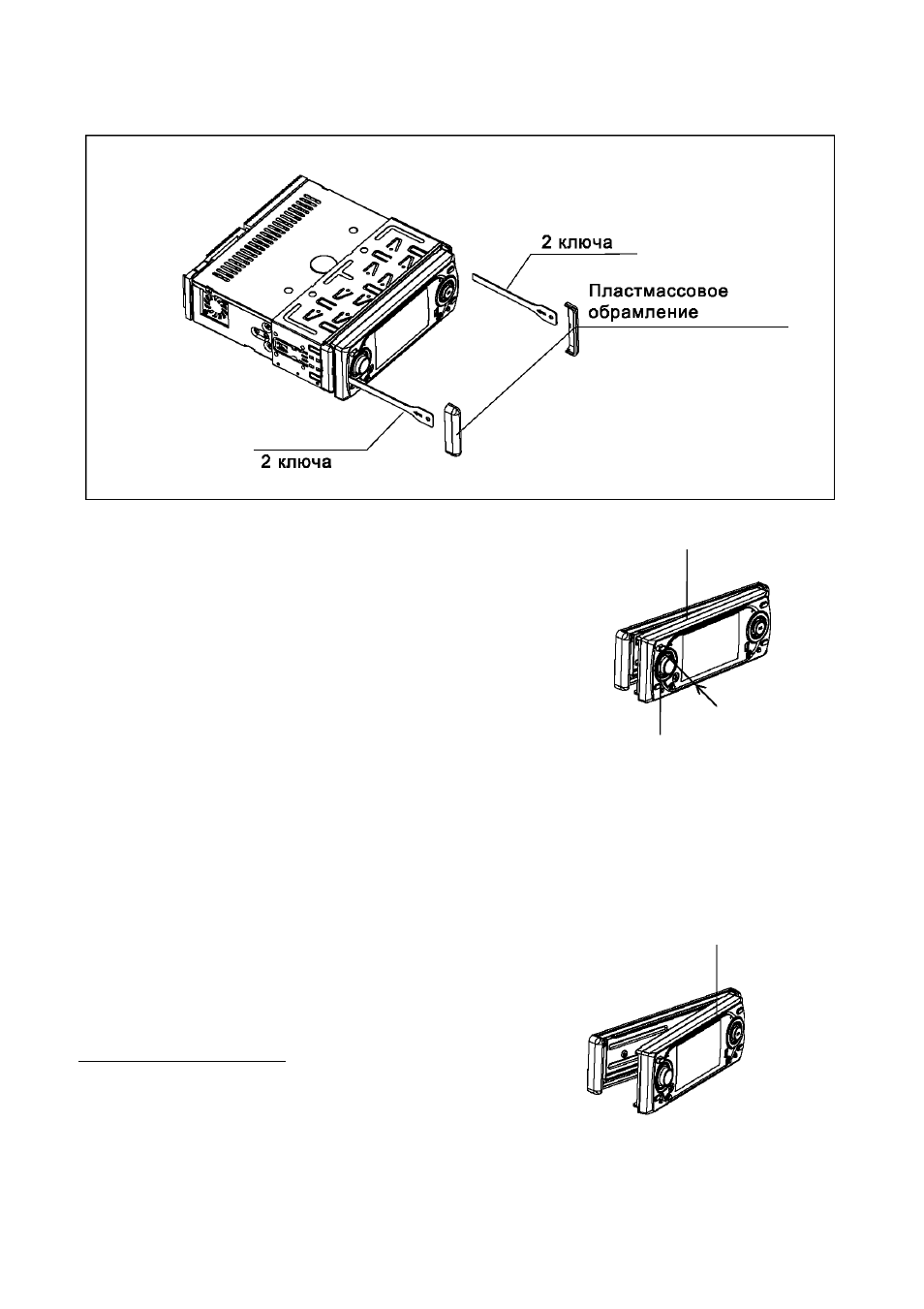

Если Вам понадобилось извлечь аппарат из
передней панели автомобиля, проделайте
следующие операции:
1. Снимите пластиковые боковые обрамле
ния с обеих сторон.
2. Вставьте до упора ключи, входящие в
комплект монтажных частей, в пазы на бо
ковых поверхностях передней панели (см.
рис. выще). Извлеките ресивер из рамы,
потянув его на себя.
Установка и снятие передней панели
Для жесткой фиксации передней панели на
поворотном механизме в аппарате приме
няется сложный механический замок повы-
щенной надежности.
При установке или снятии передней панели
будьте внимательны, не повредите разъ
емы на задней стороне передней панели и
на основном корпусе.
Снятие передней панели
Перед снятием передней панели убеди
тесь, что ресивер выключен.
1) Для снятия передней панели нажмите
кнопку РЕЕ, и левая сторона панели от
кинется (см.рис.1).
Передняя панель
Кнопка снятия ^------------^
Рис.1
передней панели
2) Подайте панель чуть влево до выхода
правого замка из гнезд захвата и потя
ните правый край панели на себя.
3) Снимите переднюю панель, (см. рис.2) и
положите в футляр (см. рис.З).
Передняя панель
Рис.2
