5C5-47ÛÛ
Adv'anced UeUicIe

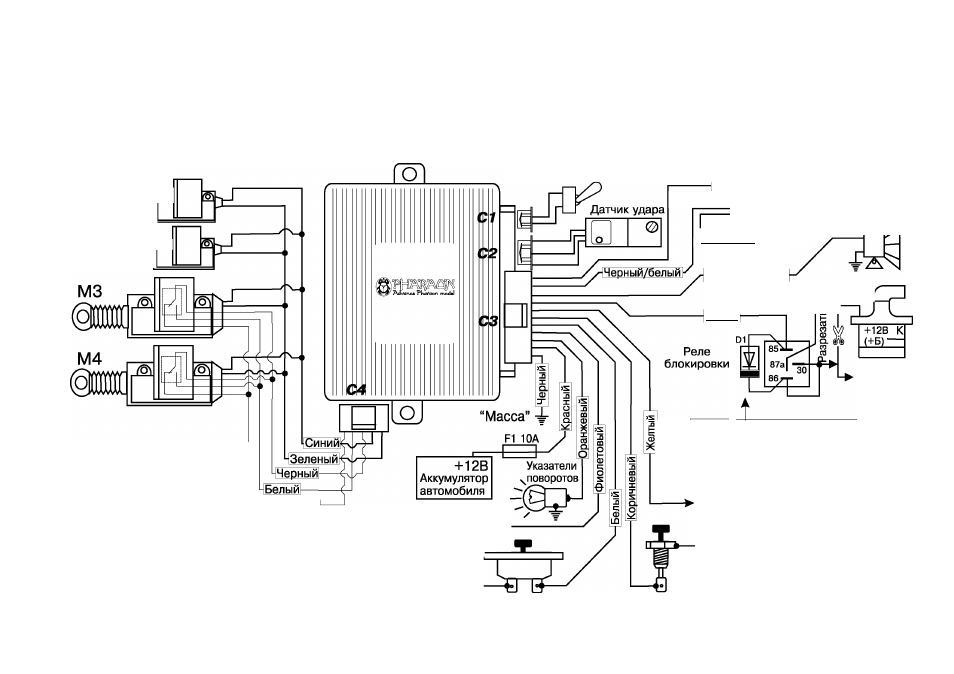

ёХЕМк
ПОДКЛЮЧЕНИЯ
3C3-47ÛÛ
^K¿'Jar\c.&à
UeKicle
Зу?^'*'^
pharaon
5CS-47ÛÛ
ши^
Переключатель VALET
Серый
Розовый
1Хфсид
Выход на пейджер
+12В ЗА
ЧКрасныйУ^ +12В
Красный/белый
Сирену
Катушка зажигания |
М1; М2 - 2-проводные замки
М3; М4 - 5-проводные мастер-замки
(возможно применение одного или
более мастер-замков. Замки не входят
в базовый комплект). Пунктиром
обозначены датчики положения замков.
ЧКоричневый
Цвета и назначение проводов разъема СЗ соответствуют
цветам и назначению проводов стандартного комплекта ЦЗ:
Синий - силовой провод “отпирание” на все замки
Зеленый - силовой провод “запирание” на все замки
Черный - “Масса” для датчиков на мастер-замки
Белый - “запирание”, сигнал управления с датчиков мастер-замков
Коричневый - “отпирание”, сигнал управления с датчиков мастер-замков
Выход управления (-ЗООмА)
на реле электрозамка ^
багажника
Положительный,
датчик двери
+ 1 2 В -
+12В от замка
зажигания
Диод 01 может быть установлен на колодке реле или
внутри самого реле. Внимание! Обязательно
подключайте 86 контакт реле к +12В, а 85 контакт - к
выходу сигнализации. Будьте внимательней при
подключении и других реле. Обратное включение реле
приводит к выходу из строя основного блока
сигнализации или к короткому замыканию
-И2В от замка зажигания (Подключить к проводу
на замке зажигания, где присутствует -И 2 В
при включенном зажигании, это напряжение не
должно пропадать при включении стартера)
Отрицательный
” датчик двери
