Расположение и функции органов управления

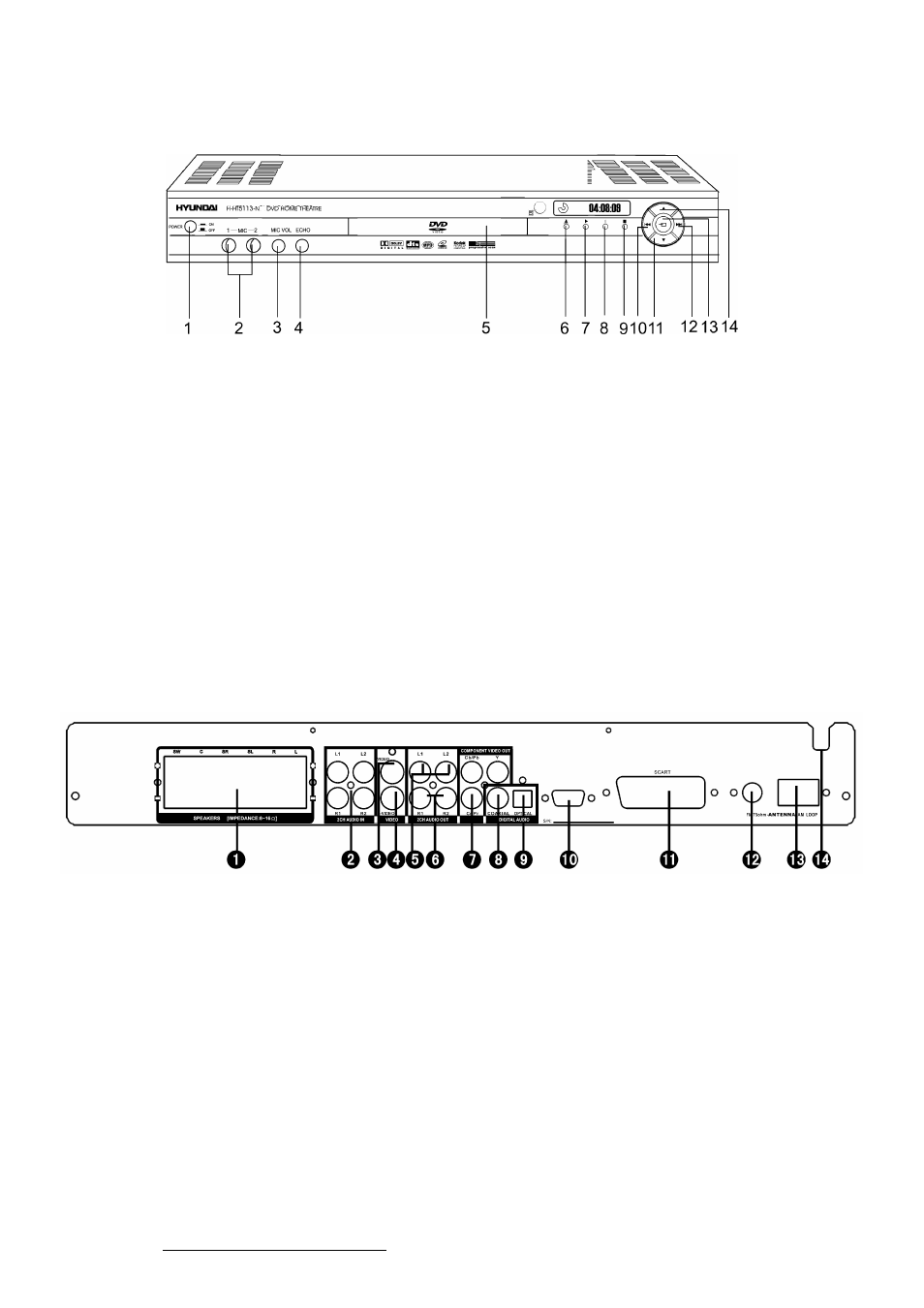

Общий вид передней панели управления
1.
2.
3.
4.
5.
6.
7.
8.
9.
Выключатель питания
Разъемы микрофона 1-2
Регулировка громкоети микрофона
Регулировка эффекта «эхо»
Дверка загрузочного устройства
Кнопка открытия/закрытия загрузочного устройства OPEN/CLOSE
Кнопка воспроизведения PLAY
Кнопка паузы PAUSE
Кнопка остановки STOP
10. Кнопка перемещения назад между фрагментами, дорожками диска
11. Кнопка уменьшения звука
12. Кнопка перемещения вперед между фрагментами, дорожками диска
13. Кнопка выбора источника сигнала
14. Кнопка увеличения звука
Общий вид задней панели управления
1. Разъемы для подключения 5.1 колонок
2. Разъемы стереофонического аудиовхода
3. Разъем композитного видеовыхода
4. Разъем видеовыхода S-Video
5. Разъемы левых стереофонических аудиовыходов
6. Разъемы правых стереофонических аудиовыходов
7. Разъем компонентного видеовыхода
8. Разъем коаксиального аудиовыхода
9. Разъем оптического аудиовыхода
10. Разъем VGA-выхода
11. Разъем SCART-выхода (композитный)
12. Разъем подключения FM антенны
13. Разъем подключения АМ антенны
14. Шнур питания
