ВВЕДЕНИЕ
СТСТС PHARAON SCS-4500 представляет собой компактную и удобную в эксплуатации
автомобильную охранную систему. PHARAON SCS-4500 разработан с использованием современных
технологий. Постоянные исследования и новые разработки находят воплощение в системах PHARAON.
Самые передовые идеи служат для удовлетворения потребностей пользователей системы.
НАЗНАЧЕНИЕ
СТСТС PHARAON SCS-4500 предназначена для установки на автомобили с напряжением бортовой
сети 12Ç и заземлённым отрицательным выводом батареи. Компоненты системы входящие в базовый
комплект могут устанавливаться только в салоне автомобиля, при установке выбирайте места, в которых
исключено попадание внутрь блока и датчика удара системы технологических жидкостей. Защита
системы от внешних воздействий соответствует стандарту IP 40. Провода следует прокладывать так, чтобы
они не мешали подвижным элементам автомобиля, и исключалась возможность их повреждения.
СПИСОК ФУНКЦИЙ
’ Защита от подбора кода
’ Программирование до 2-i брелоков
’ Постановка на охрану/снятие с охраны
’ Бесшумная охрана автомобиля
’ Режим поиска машины
’ Режим ПАНИКА
’ Режим Anti Car-hijacking (антиограбление)
’ Обход неисправного датчика при постановке на охрану
’ Сообщение о срабатывании системы при снятии с охраны
’ Функция автоматической перепостановки в режим охраны
’ Автоматическая постановка в режим охраны (программируемая функция)
’ Управление замками дверей с брелока при включенном зажигании
’ Выходы управления центральным замком
’ Возможность работы с пневматическим центральным замком (программируемая функция)
’ Дистанционное открывание багажника
’ Двухступенчатый датчик удара (логический)
’ Возможность подключения положительных и отрицательных датчиков дверей
’ Силовой выход на пейджер (+12В, ЗА)
’ Возможность установки системы на автомобили с функцией задержки выключения салонного света
КОМПЛЕКТАЦИЯ
Наименование Количество
Блок 1
Брелок 2
Реле блокировки 1
Колодка реле блокировки 1
Датчик удара 1
Концевой датчик багажника 1
Переключатель VALET 1
Провода подключения 1 комплект
Инструкция 1
Гарантийный талон 1
3C3-
4SÛÛ Adv/aricad VJaKiela 3®^Ч1И|1-у
PHARAON 5C5-4SÛÛ

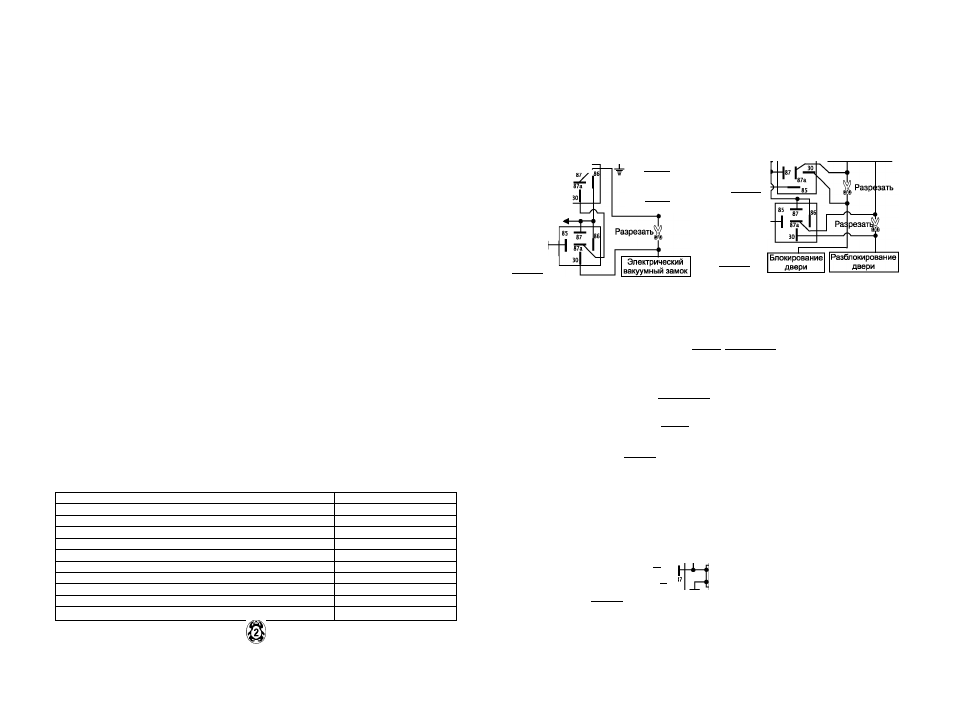

Схема управления ЦЗ с пневмокомпрессором -
автомобили AUDI, MERCEDES (для управления
требуется инверсия полярности в проводе управления
и импульсы длительностью 4 сек.(Программируемая
функция 4)).
_____________
------------- 1 Переключатель
(-) Запирание
◄ ЧЗеленый)-|
в двери
К разъему
С4 блока
Контрольный
провод
+12В
(-) Отпирание
■ 4Н Синий
Схема 5
Схема управления ЦЗ (для управления
требуются импульсы положительной полярности,
в схеме есть переключатель управляющий ЦЗ)
+12В
Переключатель
в двери
(-) Отпирание
◄—Синий Н
К разъему
С4 блока
◄НЗеленыйЬ
(-) Запирание
Схема 6
Схема управления ЦЗ (для управления
требуются импульсы положительной
полярности,требуется изменить полярность
включения диодов на оранжевом и
зеленом проводе)
Переключатель |---------- ►+12В
в двери
Отпирание \ Запирание
(+) Отпирание di
■<{ЗеленыйЬ[Щ1-||
К разъему
С4 блока
◄—СинийИМУ^
(Ч-) Запирание
Схема 7
Заводской блок
управления
центральным замком
Схема управления электрозамком багажника
(необходимо наличие соленоида отпирания
багажника)
F2 10А
Ч-12Вч^З
К разъему
С4 блока
•^ФиолетовыйГ
Схема 8
|30 I*
86
,87а.
85 i
^ Кнопка отпирания
'-.багажника
(может отсутствовать)
Соленоид
замка
багажника
г>
