Mystery MMD-999BS - Инструкция (Страница 7)

ПОРЯДОКУСТАНОВКИ
кнопку± (см. раздел Снятие передней
панели).
4. Снимитеобрамление.
5. Вставьте до упора ключи в пазы на бо­
ковых поверхностях панели. Извлеките
проигрыватель изустановочной рамы.

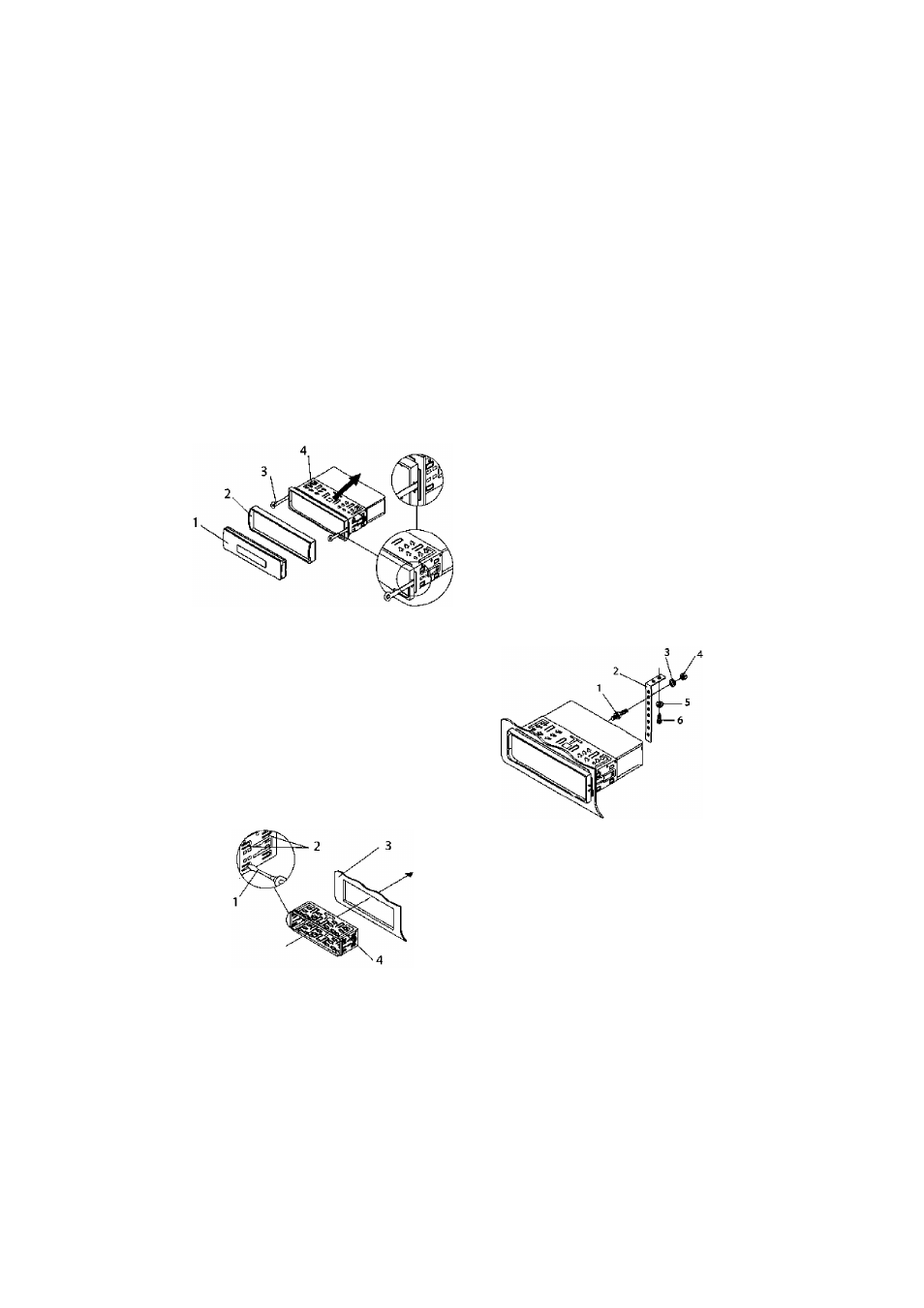

1. Передняя панель
2. Обрамление
3. Левый/Правый ключ
4. Установочная рама
. Вставьте установочную рамку (без реси­
вера) в отсек приборной панели и ото­
гните «язычки» при помощи отвертки. Не
все «язычки» подходят под размер при­
борной панели автомобиля, выберите
наиболее подходящие, и закрепите уста­
новочную рамку.
1. Отвертка
2. Язычки
3. Приборная панель
4. Установочная рама
7. Подсоедините к проигрывателю разъем
питания и динамиков, другие провода и
кабели, разъем антенны.
8. Аккуратно вставьте проигрыватель в
установочную раму до щелчка фиксато­
ров, следя за положением подключенных
проводов.
9. Закрепите тыловую часть ресивера при
помощи металлической скобы. При не­
обходимости изогните скобу. Для кре­
пления скобы к монтажному болту задней
стенки аппарата используйте гайку (М5
мм) и пружинную щайбу. Для крепления
аппарата к кузову автомобиля под при­
борной панелью используйте винт (5x25
мм) и щайбу. Данная скоба обеспечивает
электрическое заземление устройства.
Схемадля крепления деталей:
Установочный болт
Металлическая скоба
Пружинная щайба
Гайка (М5 мм)
Шайба
Винт (5x25 мм)
Ю.Установите обрамление и переднюю па­
нель аппарата. Подсоедините провод к
«-» клемме аккумулятора автомобиля.
-
7
-
