Инструкция по эксплуатации Electrolux EU 6232 I
Страница 4
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Утаппивание в кухонную мебель
Размеры монтажного проёма:
Высота
Глубина
Ширина
880 мм
550 мм
560 мм
Минимальное
необходимое
для
пространство изображено на рис, 1.
вентиляции
Внимание:
не
Аопускайте
закрывания
вентиляционных отверстий.
Задвигайте морозильник в монтажный проём до тех
пор, пока планка А не коснётся блока кухонной
мебели.
Если после выполнения вышеописанной операции
между морозильником и кухонным блоком остался
зазор, вставьте прилагающуюся к морозильнику
дополнительную планку, как показано на рисунке
(А).
Откройте дверь и прижмите морозильник к той
стороне монтажного проёма, которая противоположна
петлям
дверей
морозильника.
Зафиксируйте
морозильник с помощью прилагаемых к нему
четырёх винтов. Установите вентиляционную решётку
С и заглушку петли О на место.

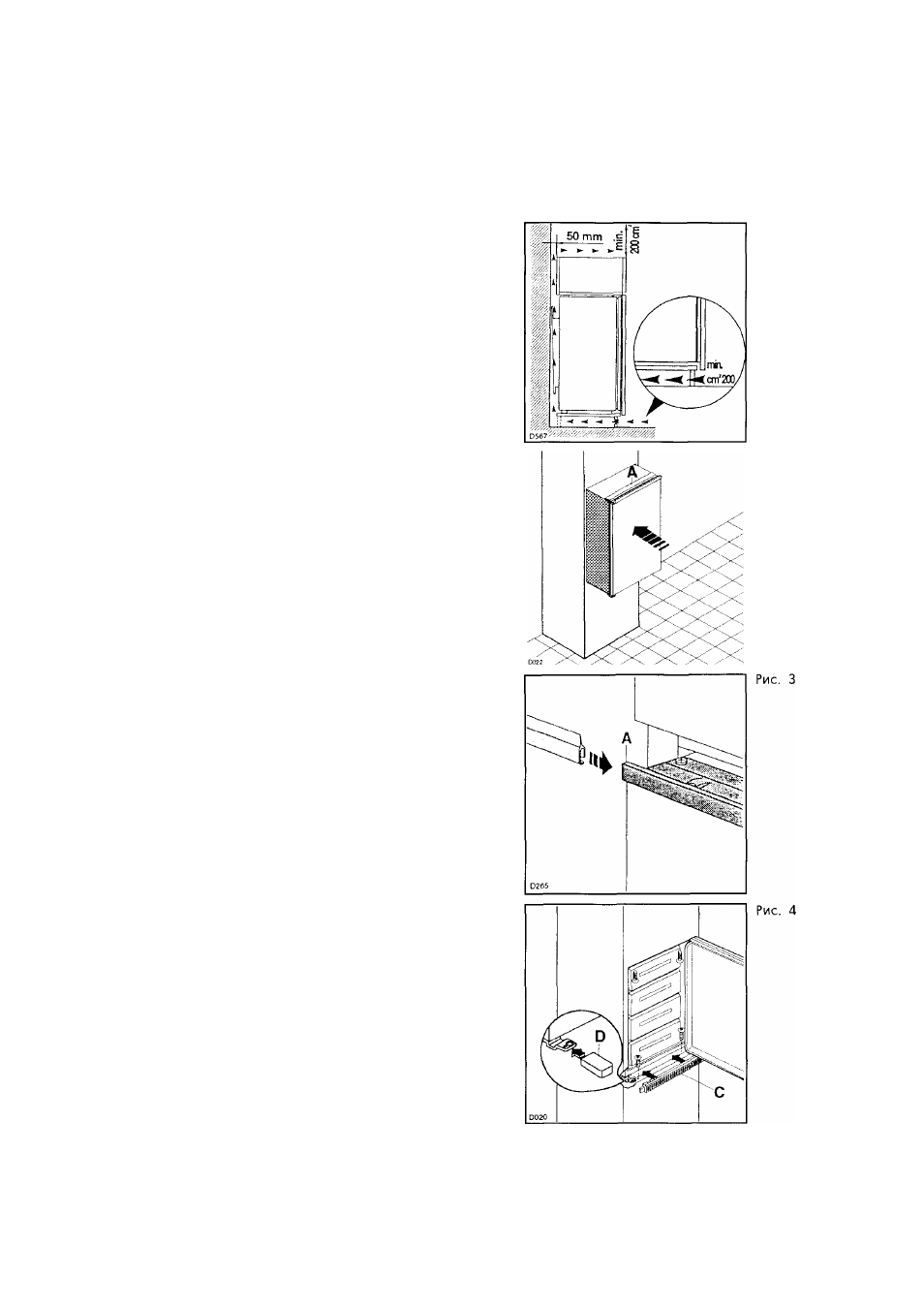

Рис. 1
Рис. 2
