Подключение воды

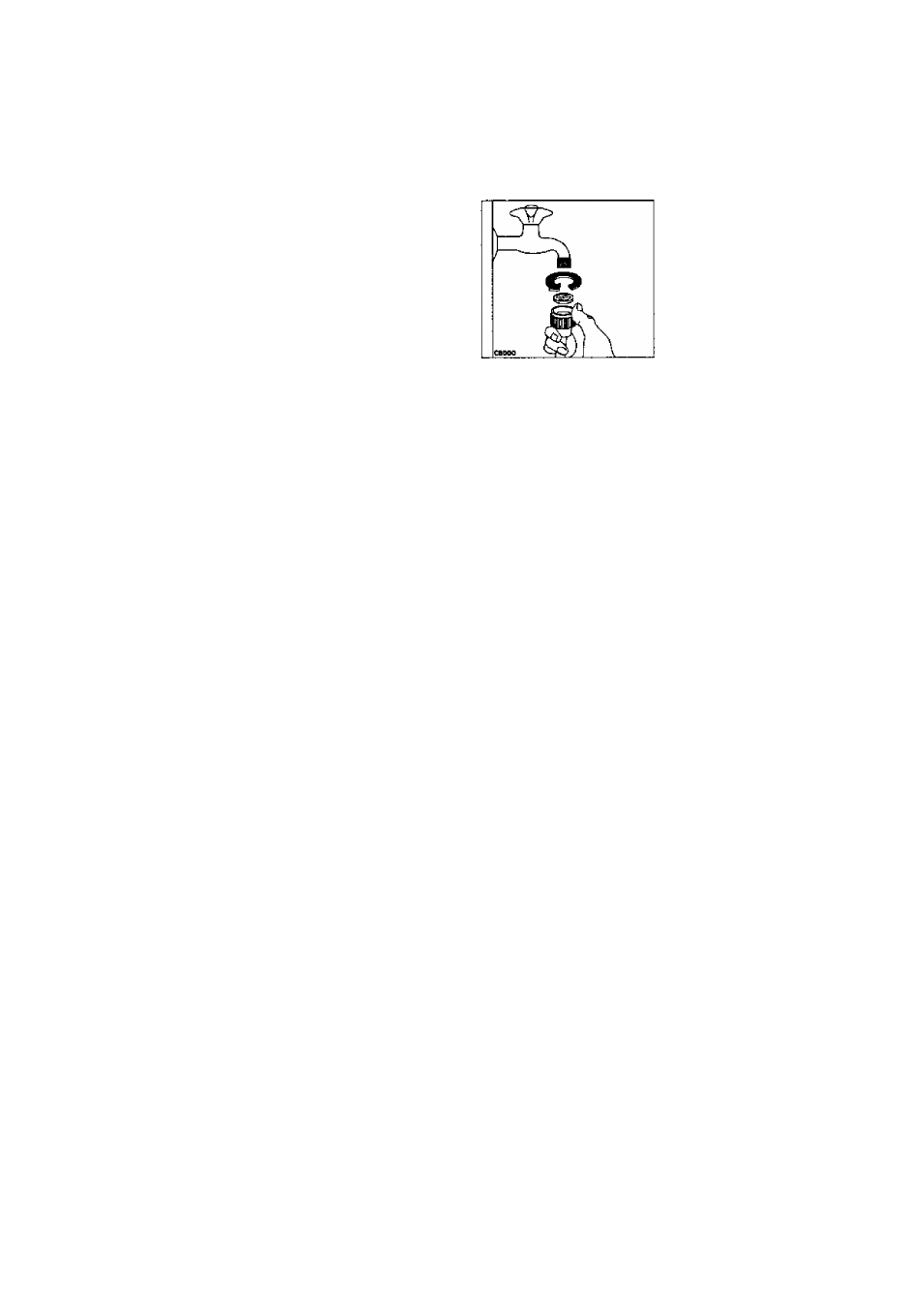

Навинтить
соединительную
муфту
шланга
подачи воды на резьбовой наконечник крана
подачи воды (20 х 27), правильно расположив
прокладку
В
из
поставляемого
вместе
с
аппаратом пакета с деталями.
Шланг для удаления отработавшего стирального
раствора имеет загнутый конец. Расстояние
между верхней точкой изгиба конца шланга и
полом должно лежать в пределах от 0,70 до
1 м.
Необходимо предусмотреть впускное отверстие
для воздуха в конце шланга для слива воды во
избежание сифонирования.
Шланг для слива воды не должен иметь никаких
изгибов. Он размещается на уровне пола, а его
загнутый конец - на указанной выше высоте.
Несоблюдение этих правил может нарушить
работу сливного насоса.
Подключение электропитания
Данная
стиральная
машина
может
быть
подключена только к однофазному напряжению
230 В. Убедиться, что абонентский счетчик и
предохранители
могут
выдержать
ток,
потребляемый стиральной машиной, с учетом
других
подключенных
электроаппаратов.
Номннап сетевого предохранителя фазы: 10 А
при 230 В однофазн.
Использовать
штепсельную
розетку,
имеющую
вывод
заземпения,
который
должен
быть
заземлен
с
соблюдением
действующих
государственных
станпаотов
в области электропитания.
Сечение каждой жилы электрического кабеля,
отходящего от счетчика, должно быть не менее
4 мм^
Убедиться,
что
заземление
соответствует
действующим нормативным требованиям.
Замена
щнура
питания
осуществляетсяяя
только послепродажным обслуживанием
Важное замечание
Установка должна быть осуществлена в
соответствии с общепринятими
профессиональными требованиями и
действующими государственными
стандартами в области электропитания.
Фирма не несет никакой ответственности за
несчастные случаи и аварии в результате
отсутствия или дефекта заземления.
